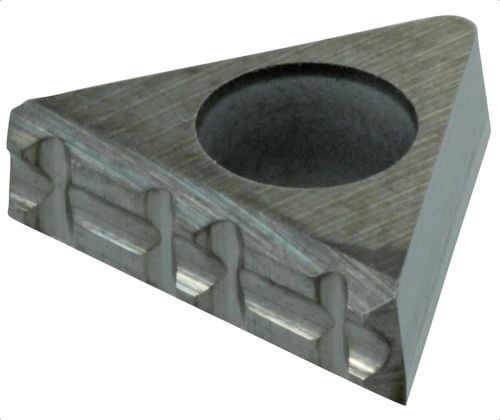

Insert à picots TG-ALU

auto-bloquanten carburesur mesure

Description du produit
Les inserts de bridage TG GripSerts sont conçus pour maintenir des pièces en aluminium lors d'usinages de haute précision, y compris les opérations 5 axes. Les inserts nécessitent seulement 3,5 mm de surface de serrage pour fixer la pièce et leur géométrie crée un effet d'entrainement vers le bas qui empêche le soulèvement lors du serrage. Fabriqués en carbure cimenté revêtu, avec des dents triangulaires spécialisées, les TG GripSerts sont conçus pour pénétrer l'aluminium efficacement.

Types de produit

• TG-ALU — GripSert pour pièces en aluminium
• TG-STD — GripSert pour pièces en acier
• TG-HRC — GripSert pour acier trempé / titane

Détails de la pièce (tableau)
ID: 133942
SKU / Numéro de pièce: TG-ALU
L (Longueur totale mm): 10.69
L1 (Distance entre centres mm): 1.80
L2 (Longueur de surface de contact mm): 0.41
L3 (Surface de serrage - Longueur marche inférieure mm): 1.88
L4 (Distance entre points centraux mm): 2.86
W (Largeur totale mm): 3.18
W1 (Profondeur de la surface de serrage mm): 0.19
W2 (Largeur de la surface de contact mm): 0.62
H (Hauteur totale mm): 0.30
V (Angle d'encoche surface de serrage degrés): 70
V1 (Angle de dent degrés): 40
V2 (Angle encoche degrés): 30
V3 (Degrés): 70
V4 (Degrés): 5

Caractéristiques techniques

• Matériau : carbure cimenté revêtu (insert)
• Destiné à : pièces en aluminium
• Surface de serrage requise : 3,5 mm
• Forme : triangulaire avec conicité 5° et géométrie de dents spécialisées
• Fonction : génère un effet d'entrainement vers le bas empêchant le soulèvement pendant le serrage
• Avantages : absorption et amortissement des vibrations ; maintien sécurisé à forces de serrage réduites pour éviter la déformation ; taux d'usinage plus élevé et réduction des déchets de matière par rapport aux systèmes traditionnels
• Conditionnement : vendu en packs de 10
• Référence / modèle : TG-ALU
