Insert fileté HS
en acier

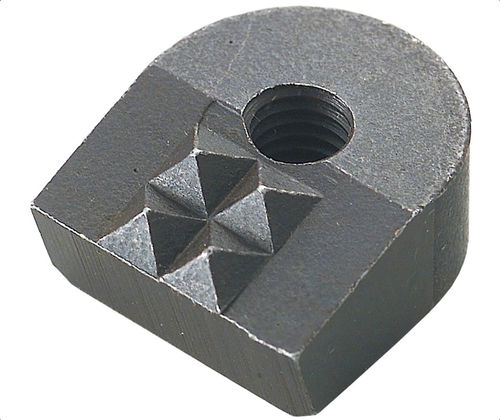

Insert fileté - HS - Fixtureworks - en acier
Insert fileté - HS - Fixtureworks - en acier
Insert fileté - HS - Fixtureworks - en acier - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Fixtureworks

Caractéristiques

Type
fileté
Matériau
en acier
Diamètre extérieur

Min: 14,29 mm
(0,56 in)

Max: 19,05 mm
(0,75 in)

Longueur

Min: 16,51 mm
(0,65 in)

Max: 22,35 mm
(0,88 in)

Description

Présentation
Fabriqués en acier rapide M-2. Trempe à Rc 60/62 avec finition oxyde noir. Styles dentelé et lisse disponibles. Mors inclinés à 15° pour s'adapter aux mandrins à bascule Woodworth, Maxi-Grip et Ultra-Grip. Taraudage traversant.

Variantes produit (tableau)
ID | SKU | Référence | Filetage | L (in) | L1 (in) | W (in) | H (in) | V Degrés | F x 45° (in) | Motif de dents
  • 100387 | HS-110 | HS-110 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth
  • 100404 | HS-127-12 | HS-127-12 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Fine
  • 100426 | HS-127-4 | HS-127-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 4 Point
  • 100431 | HS-128-22 | HS-128-22 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | Fine
  • 100433 | HS-128-4 | HS-128-4 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 4 Point
  • 100452 | HS-130-4 | HS-130-4 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Straight
  • 100462 | HS-145-5 | HS-145-5 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Angular
  • 100475 | HS-150-3 | HS-150-3 | #10-32 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | 3 Point / 90°ST
  • 100479 | HS-158-3 | HS-158-3 | 1/4-28 | 0.88 | 0.81 | 3/4 | 1/2 | 15 | 0.03 | 3 Point / 90°ST
  • 100481 | MHS-110 | MHS-110 | M5x0.8 | 0.65 | 0.60 | 9/16 | 3/8 | 15 | 0.03 | Smooth


Médias
Fiche technique PDF disponible (fiche produit).

Caractéristiques / spécifications techniques
  • Matériau : acier rapide M-2
  • Dureté : trempé à Rc 60/62
  • Finition : oxyde noir
  • Styles disponibles : dentelé, lisse, fin, 4 points, droit, angulaire, 3 points / 90°ST
  • Angle du mors : 15° (conçu pour mandrins à bascule Woodworth, Maxi-Grip et Ultra-Grip)
  • Type de taraudage : taraudage traversant
  • Options de filetage : #10-32, 1/4-28, M5x0.8 (selon variante)
  • Dimensions typiques par variante : L (0,65 ou 0,88 in), L1 (0,60 ou 0,81 in), W (9/16 ou 3/4 in), H (3/8 ou 1/2 in)
  • F x 45° nominal : 0,03 in
