Insert fileté CT series
en acieren carbure

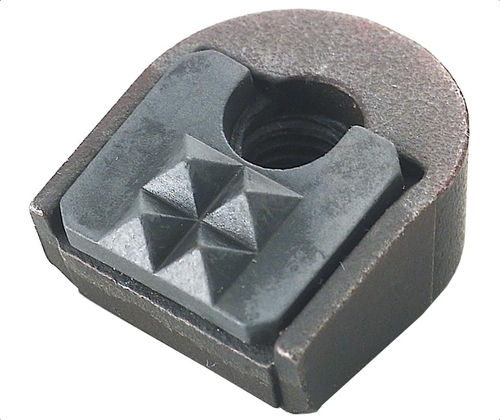

Insert fileté - CT series - Fixtureworks - en acier / en carbure
Insert fileté - CT series - Fixtureworks - en acier / en carbure
Insert fileté - CT series - Fixtureworks - en acier / en carbure - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Fixtureworks

Caractéristiques

Type
fileté
Matériau
en acier, en carbure
Forme
-Not Tr-
Diamètre intérieur

11,91 mm
(0,47 in)

Diamètre extérieur

14,29 mm
(0,56 in)

Longueur

16,51 mm
(0,65 in)

Description

Description
Plaquette de préhension en carbure dentelée brasée sur un corps en acier allié traité thermiquement. Mors inclinés à 15° pour s'adapter aux mandrins à bascule Woodworth, Maxi-Grip et Ultra-Grip. Taraudage traversant.

Types de produit
Inserts gripper CT — Angle, pointe carbure. Profils de denture disponibles : Fine, 4 points, Droit, Angulaire.

Table des pièces disponibles
Entêtes : ID | SKU | Référence | Filetage | L (in) | L1 (in) | W (in) | W1 (in) | H (in) | V Degrés | F x 45° (in) | Profil de dent
  • 100713 | CT-127-12 | CT-127-12 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
  • 100718 | CT-127-4 | CT-127-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
  • 100721 | CT-130-4 | CT-130-4 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
  • 100726 | CT-145-5 | CT-145-5 | #10-32 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular
  • 100732 | MCT-127-12 | MCT-127-12 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Fine
  • 100733 | MCT-127-4 | MCT-127-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | 4 Point
  • 100742 | MCT-130-4 | MCT-130-4 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Straight
  • 100744 | MCT-145-5 | MCT-145-5 | M5x0.80 | .65 | .60 | 9/16 | 15/32 | 3/8 | 15 | .03 | Angular


Média
Fiche technique (PDF) disponible et photo produit intitulée "CT-ANGLE - carbide tipped angle grip".

Caractéristiques / Spécifications techniques
  • Plaquette de préhension en carbure dentelée brasée sur corps en acier allié traité thermiquement
  • Angle du mors : 15° pour mandrins à bascule Woodworth, Maxi-Grip et Ultra-Grip
  • Taraudage traversant
  • Profils de denture disponibles : Fine, 4 Point, Droit, Angulaire
  • Filet disponibles : #10-32 (pouce) et M5x0.80 (métrique)
  • Dimensions communes (exemple) : L .65 in, L1 .60 in, W 9/16 in, W1 15/32 in, H 3/8 in, V 15°
  • Numéros de pièces/variantes : CT-127-12, CT-127-4, CT-130-4, CT-145-5, MCT-127-12, MCT-127-4, MCT-130-4, MCT-145-5
