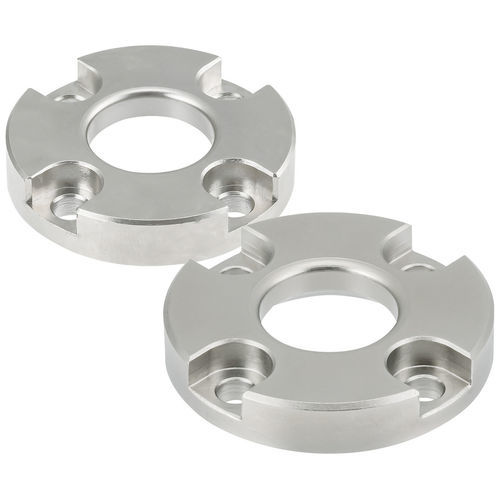

Fixation en acier QCWES-B

résistante à la corrosionfiletée

Présentation du produit
Ces réceptacles sont conçus pour être utilisés avec les broches à verrouillage à billes robustes QCWES et QCWESA. Les réceptacles se montent dans une plaque de base à l'aide de quatre vis à tête cylindrique (fournies). Fabriqués en acier 4135 plaqué nickel par procédé chimique, trempé et revenu pour la stabilité dimensionnelle et la résistance à l'usure.

Options de pièces disponibles (tableau)
En-têtes : ID | SKU | Référence | D mm | D1 mm | L mm | L1 mm | Dp mm | Filetage T
151254 | QCWES1225-B | QCWES1225-B | 29 | 12 | 5.5 | 2.5 | 23 | M3
151256 | QCWES1634-B | QCWES1634-B | 37 | 16 | 7.5 | 3.5 | 29 | M4

Médias

• Guide de sélection - One-Touch Fasteners (document)
• Vidéo produit (vidéo)
• Fiches techniques (qcwes.pdf)
• Fiches techniques (qcwesa-e.pdf)
• Fiches techniques (qcwesb.pdf)

Caractéristiques / Spécifications techniques

• Compatibilité : À utiliser avec les broches à verrouillage à billes QCWES et QCWESA.
• Matériau : Acier 4135, plaqué nickel par procédé chimique.
• Traitement thermique : Trempé et revenu.
• Montage : Les réceptacles se montent dans une plaque de base avec quatre vis à tête cylindrique (fournies).
• Variantes disponibles avec dimensions et filetages : QCWES1225-B (D=29 mm, D1=12 mm, L=5.5 mm, L1=2.5 mm, Dp=23 mm, Filetage=M3); QCWES1634-B (D=37 mm, D1=16 mm, L=7.5 mm, L1=3.5 mm, Dp=29 mm, Filetage=M4).
