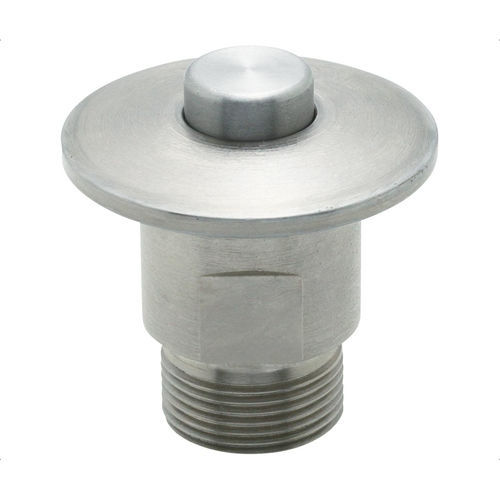

Bouton-pression en acier inoxydable QCOW series

Présentation
Les fixations à encliquetage One-Touch (QCOW / QCOWS) assurent un verrouillage positif pour les montages à changement rapide nécessitant des insertions et démontages fréquents. La fixation se monte sur l'élément et se verrouille sur une goupille de serrage série QCPC installée sur la base, grâce à quatre billes. L'appui sur le bouton libère les billes pour permettre le retrait.

Types de produit

• QCOW — Fixation en acier, disponible avec ou sans tête bombée.
• QCOWS — Fixation en acier inoxydable (espacement/variante) pour une plage d'épaisseur de plaque étendue.

Options de référence

• QCOW0616-10SUS — Épaisseur plaque 3 à 10 mm; Filetage M16x1.00; D 11 mm; D1 32 mm; D2 6 mm; D3 19 mm; L 23 mm; L1 15,5 mm; L2 9,5 mm; L3 8,5 mm; SW 17 mm; Force de serrage 1,35 lb; Utiliser avec QCPC0625-M4-SUS; Type A.
• QCOWS0616-10SUS — Épaisseur plaque 3 à 27 mm; Filetage M16x1.00; D 11 mm; D1 19 mm; D2 6 mm; D3 N/A; L 23 mm; L1 19,5 mm; L2 9,5 mm; L3 N/A; SW 17 mm; Force de serrage 1,35 lb; Utiliser avec QCPC0625-M4-SUS; Type B.

Médias

• Guide de sélection - One-Touch Fasteners (PDF)
• Vidéo produit (MP4)
• Spécifications QCOW Fastener (PDF)
• Spécifications QCPC / QCOW Pin (PDF)

Caractéristiques techniques

• Matériaux : corps et bouton — acier inoxydable 303 ; billes — acier inoxydable 440C ; ressort — acier inoxydable 304.
• Mécanisme de verrouillage : encliquetage par quatre billes ; appuyer la fixation sur la goupille pour verrouiller ; appuyer sur le bouton pour libérer.
• Conception : conçu pour des insertions/démontages fréquents et pour assurer une force de serrage constante afin de limiter les erreurs d'opérateur.
• Goupilles compatibles : goupilles de serrage série QCPC (ex. : QCPC0625-M4-SUS).
• Styles de tête : disponible avec tête bombée ou sans tête selon les besoins d'application.
• Applications typiques : montages à changement rapide où l'élément est fixé/détaché de manière répétée ; la fixation se monte sur l'élément, la goupille sur la base.
