Fixation 1/4 de tour en acier inoxydable QCWEA series

à ressortavec caleà filetage

Présentation

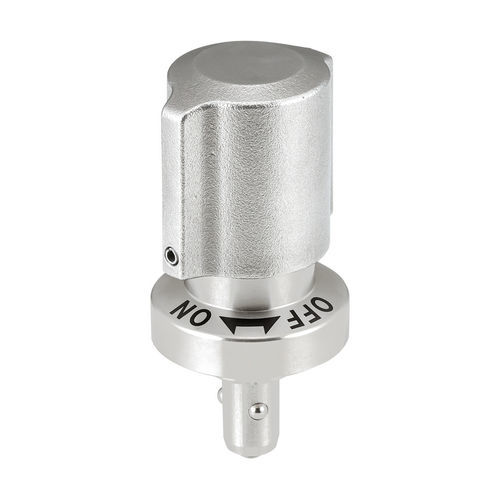

Les fixations à verrou à billes rétractables QCWEA offrent un verrouillage positif pour les applications à changement rapide nécessitant des insertions et retraits fréquents d'un dispositif. La broche rétractable permet à la fixation de se dégager de la base lorsqu'elle est déverrouillée, rendant possible l'utilisation sur des coulisses et portes sans interférence. La fixation s'utilise avec des réceptacles à verrou à billes correspondants ; en tournant le bouton d'un quart de tour, les billes s'expansent pour verrouiller la pièce, et en ramenant le bouton sur OFF les billes se rétractent pour permettre le retrait sans outils.

Caractéristiques principales

• Conception à broche rétractable pour suppression des interférences
• Fonctionnement quart de tour : les billes s'expansent pour verrouiller, se rétractent en position OFF
• Capacité de détection par capteur lorsqu'utilisé avec les réceptacles capteurs (QCWE-M-S)
• Corps : acier inoxydable 303 ; Bouton : acier inoxydable 304 ; Coin, billes et ressort : acier inoxydable
• Conçu pour dispositifs à changement rapide, coulisses et portes avec insertions/retraits fréquents

Options de pièces (exemples)

• QCWEA0625-10-SUS — Épaisseur de plaque 3–10 mm ; Filetage M2x0.4 (profondeur 3) ; D 6 ; D1 (h9) 14 ; D2 25 ; D3 25 ; Dp 28 ; L 19.5 ; H 58 ; H1 43.5 ; H2 6.5 ; Force de serrage ≈ 6.7 Lbs ; Force de maintien 20.2 Lbs ; À utiliser avec : QCBU0608-M12, QCBU0608-M12SUS ; Réceptacle capteur : QCWE0625-M16-S, QCWE0625-M16-SL ; Réceptacle flottant : QCBU0608-FL-SUS
• QCWEA1034-14-SUS — Épaisseur de plaque 3–14 mm ; Filetage M3x0.5 (profondeur 5) ; D 10 ; D1 (h9) 18 ; D2 34 ; D3 34 ; Dp 36 ; L 21.5 ; H 66 ; H1 50.0 ; H2 10.0 ; Force de serrage ≈ 11.2 Lbs ; Force de maintien 33.7 Lbs ; À utiliser avec : QCBU1012-M16, QCBU1012-M16SUS ; Réceptacle capteur : QCWE1034-M20-S, QCWE1034-M20-SL ; Réceptacle flottant : QCBU1012-FL-SUS

Applications

• Outils et dispositifs à changement rapide
• Assemblages coulissants et portes nécessitant des retraits fréquents sans outils
• Gabarits de production nécessitant un verrouillage positif et une répétabilité

Médias

• Guide de sélection - One-Touch Fasteners (PDF)
• Spécifications (PDF)
• Vidéo produit (mp4)

Spécifications techniques

• Modèle : QCWEA
• Type : fixation à verrou à billes, rétractable
• Matériau du corps : acier inoxydable 303
• Matériau du bouton : acier inoxydable 304
• Coin, billes et ressort : acier inoxydable
• Capable de détection par capteur avec réceptacles QCWE-M-S
• Fonctionnement : quart de tour ; les billes s'expansent pour verrouiller et se rétractent pour permettre le retrait sans outils
• Exemples de variantes et dimensions/forces indiqués ci‑dessus
• Conçu pour être utilisé avec les réceptacles correspondants (séries QCBU, réceptacles capteurs QCWE, variantes flottantes)
