Capuchon cylindrique RC series
en acier inoxydableavec douille taraudée

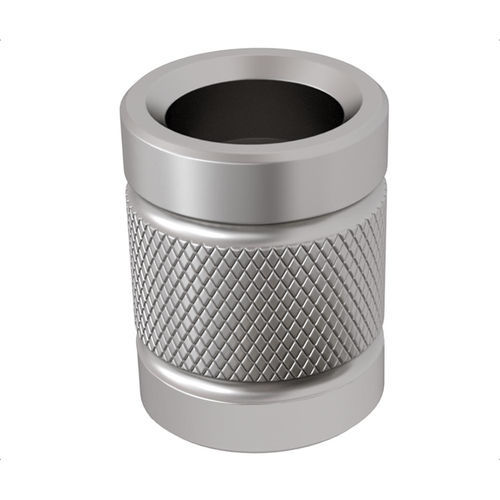

Capuchon cylindrique - RC series - Fixtureworks - en acier inoxydable / avec douille taraudée

Capuchon cylindrique - RC series - Fixtureworks - en acier inoxydable / avec douille taraudée - image - 2

Ajouter à mes favoris

Ajouter au comparateur

Plus d'informations sur le site de Fixtureworks

Caractéristiques

Forme: cylindrique
Matériau: en acier inoxydable
Autres caractéristiques: avec douille taraudée
Diamètre: 0,188 in, 0,25 in, 0,312 in, 0,375 in, 0,5 in, 0,625 in

Description

Description
Les capuchons récepteurs s'emboîtent sur l'extrémité des goupilles à verrouillage à bille à dégagement rapide pour permettre l'utilisation lorsque le trou récepteur est hors tolérance ou ovalisé. Ils remplacent les goupilles fendu et les goupilles d'attelage pour permettre des changements rapides et des interventions sur le terrain sans outil. Les capuchons sont fabriqués en acier inoxydable série 300. La Réduction de la longueur de prise (H1) correspond à la partie de la goupille enfermée par le capuchon et réduit la longueur utile de la goupille de cette valeur.

Types de produit

RC — Capuchons d'extrémité — Pleins — Pouces (s'adapte aux goupilles à verrouillage à bille, acier inoxydable)
RCT — Capuchons d'extrémité — Taraudés — Pouces (variante taraudée)

Table des pièces
ID | SKU | Numéro de pièce | Utiliser avec diamètre de goupille (in) | D (in) | H (in) | H1 Réduction de la longueur de prise (in)
110071 | RC-187 | RC-187 | 3/16" | .375 | .580 | .125
110073 | RC-250 | RC-250 | 1/4" | .375 | .580 | .125
110076 | RC-312 | RC-312 | 5/16" | .500 | .625 | .125
110087 | RC-375 | RC-375 | 3/8" | .563 | .730 | .187
110089 | RC-500 | RC-500 | 1/2" | .750 | 1.000 | .250
110092 | RC-625 | RC-625 | 5/8" | 1.000 | 1.250 | .250

Caractéristiques / Spécifications techniques

Série / Modèle : RC (capuchons pleins) — RCT (option taraudée)
Matériau : acier inoxydable série 300
Fonction : le capuchon récepteur s'emboîte sur les goupilles à verrouillage à bille pour permettre l'utilisation lorsque le trou récepteur est hors tolérance ou ovalisé ; remplace les goupilles fendu et d'attelage pour des changements rapides sans outil
Diamètres de goupille disponibles (Use With Pin Diameter) : 3/16", 1/4", 5/16", 3/8", 1/2", 5/8"
Dimensions fournies par référence : D, H et H1 (Réduction de la longueur de prise) comme indiqué dans la table des pièces ci‑dessus
Réduction de la longueur de prise : longueur de goupille enfermée par le capuchon ; réduit la longueur utile de la goupille de la valeur H1 indiquée
