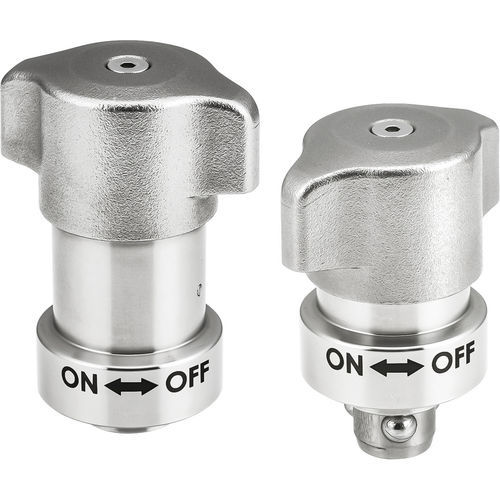

Fixation 1/4 de tour en acier inoxydable QCWESA series

pour panneauxà ressortavec cale

Aperçu
Ces goupilles de verrouillage à billes, conçues pour charges importantes, assurent un verrouillage positif dans les applications de changement rapide avec insertions et retraits fréquents d'un dispositif. Elles offrent un serrage répétable et une tige rétractable pour éviter toute interférence lors du retrait du dispositif de la base.

Principe de fonctionnement
Lorsque le bouton est tourné d'un quart de tour, les billes se déploient et verrouillent le dispositif. L'élément reste verrouillé jusqu'à ce que le bouton soit positionné sur 'OFF', moment auquel les billes se rétractent dans la tige et la tige peut être relevée hors de la plaque de base pour un retrait sans outil. La fonction rétractable permet de retirer l'élément sans obstacle.

Matériaux
Corps de la goupille : acier inoxydable 303.
Bouton : acier inoxydable 304.
Cale, billes et ressort : acier inoxydable.

Utilisation / Installation
Visser la goupille dans le dispositif et fixer le réceptacle sur la base. Conçue pour être utilisée avec les réceptacles à verrouillage par billes référencés dans le tableau des pièces.

Tableau - Options de pièces
189512 | QCWESA1227-16S | Épaisseur plaque 6–16 mm | Filetage : M2 x 0.4 (profondeur 4) | D=12 | L=17.5 | Force de serrage ~220 lbs | Force de maintien ~560 lbs | Réceptacle QCWES1225-B
189513 | QCWESA1636-20S | Épaisseur plaque 6–20 mm | Filetage : M3 x 0.5 (profondeur 6) | D=16 | L=21.5 | Force de serrage ~450 lbs | Force de maintien ~1120 lbs | Réceptacle QCWES1634-B

Médias / Documents
Fichiers PDF téléchargeables et guides de sélection disponibles avec dimensions et spécifications détaillées.

Caractéristiques techniques

• Famille / modèle : QCWESA
• Fonction : verrouillage par billes, rétractable, verrouillage 1/4 tour
• Matériau du corps : acier inoxydable 303
• Matériau du bouton : acier inoxydable 304
• Éléments internes (cale, billes, ressort) : acier inoxydable
• Exemples de force de serrage : jusqu'à 450 lbs (variable selon la pièce)
• Exemples de force de maintien : jusqu'à 1 120 lbs (variable selon la pièce)
• Options de filetage : M2 x 0.4 (profondeur 4), M3 x 0.5 (profondeur 6)
• Conçu pour des insertions/retraits fréquents sans outil
• À utiliser avec les réceptacles à verrouillage par billes correspondants (référencés ci‑dessus)
