Élément de serrage à commande manuelle QCBAS series
mécaniquemanuelcorps fileté

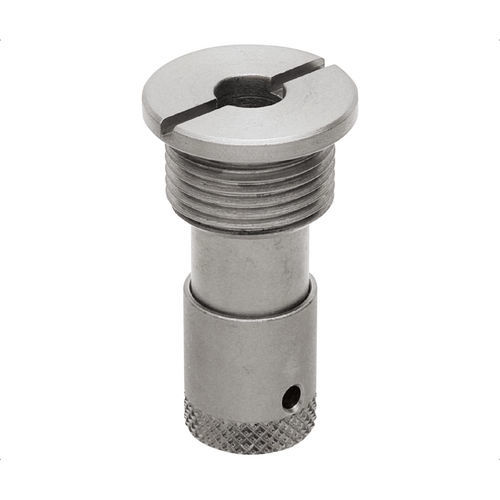

Élément de serrage à commande manuelle - QCBAS series - Fixtureworks - mécanique / manuel / corps fileté

Élément de serrage à commande manuelle - QCBAS series - Fixtureworks - mécanique / manuel / corps fileté - image - 2

Ajouter à mes favoris

Ajouter au comparateur

Plus d'informations sur le site de Fixtureworks

Caractéristiques

Type

à commande manuelle, mécanique, manuel

Autres caractéristiques

corps fileté, résistant à la corrosion, en acier inoxydable, de sécurité, en acier

Force de serrage

Min: 7 N

Max: 15 N

Description

Aperçu du produit
Ces réceptacles à verrouillage par billes QCBAS sont conçus pour le serrage à changement rapide avec insertion et retrait fréquents. Le mécanisme à trois billes assure une force de serrage constante pour éviter un serrage insuffisant ou excessif. Le verrou de sécurité bloque les billes dans le réceptacle pour prévenir tout déclenchement accidentel ; actionner en poussant la molette de verrouillage vers le haut et en tournant à 90°.

Compatibilité et utilisation

À utiliser avec la goupille de serrage : QCBA0816-M5.
Compatible avec des goupilles de positionnement pour un positionnement précis.
Éléments à commander séparément : écrous de fixation (RBN-M20X150X006SS) et outil d'installation PW16.

Matériaux

Corps : acier 1045, revêtement nickel sans électrolyse.
Billes : acier inoxydable 440C trempé.
Ressorts : acier inoxydable 304.

Pièces / tableau
ID | SKU | Filetage | D | D1 | D2 | L | L1 | L2 | L3 | Force de serrage (lb) | Utiliser avec goupille | Utiliser avec écrou | Outil d'installation
128508 | QCBAS0820A | M20x1.50 (filet fin) | 8 | 25 | 16 | 45 | 15 | 3 | 2.5 | 1.57 | QCBA0816-M5 | RBN-M20X150X006SS | PW16
128510 | QCBAS0820B | M20x1.50 (filet fin) | 8 | 25 | 16 | 45 | 15 | 3 | 2.5 | 3.37 | QCBA0816-M5 | RBN-M20X150X006SS | PW16

Remarques
Lorsque le verrou de sécurité est engagé, il empêche le déclenchement accidentel de la goupille de serrage. Conçu pour des applications nécessitant un serrage répétable et rapide avec changement fréquent.

Caractéristiques techniques

Modèle : QCBAS
Filetage : M20 x 1.50 (filet fin)
Matériau du corps : acier 1045, nickel sans électrolyse
Billes : acier inoxydable 440C trempé
Ressorts : acier inoxydable 304
Fonctionnement : pousser la molette de verrouillage vers le haut et tourner de 90° pour engager le verrou de sécurité
Goupille de serrage compatible : QCBA0816-M5
Écrou référencé : RBN-M20X150X006SS
Outil d'installation : PW16
Forces de serrage disponibles (lb) : 1.57 (QCBAS0820A), 3.37 (QCBAS0820B)
