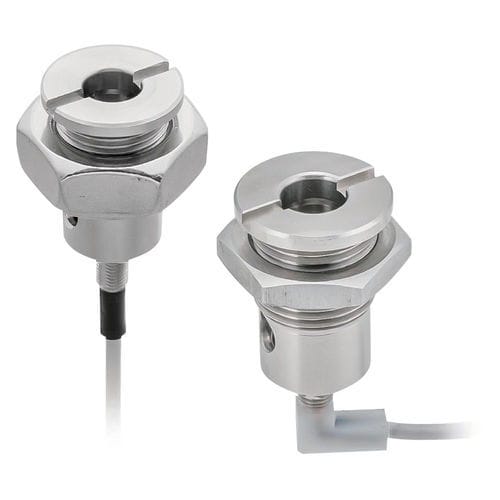

Capot de connecteur monté sur panneaux QCWE-S

en métalcirculaire

Description
Réceptacles équipés d'un capteur de position pour détecter le serrage des fixations quart-de-tour. Conçus pour une utilisation avec les fixations à verrouillage par bouton de la série QCWE. Le capteur est actionné lorsque la pointe de la broche de fixation enfonce la surface de contact, permettant la détection du statut de serrage pour éviter un mauvais fonctionnement. Matériau principal : acier inox 303 ; écrous de blocage en acier inox.

Types de produit

• QCWE-S — Réceptacles : détecte le serrage de la fixation par capteur ; à utiliser avec les fixations à verrouillage par bouton de la série QCWE.

Options de pièces (tableau)
ID | SKU | Numéro de pièce | Type | Épaisseur de tôle (mm) | D (mm) | D1 (mm) h9 | Filetage | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | W (mm) | Utiliser avec broches à verrouillage par bouton | Utiliser avec broches rétractables à verrouillage par bouton
142201 | QCWE0625-M16-S | QCWE0625-M16-S | A | 6 ou plus | 6.2 | 20 | M16X1.50 | 18.5 | 31.0 | 50 | 10 | 24 | QCWE0625-10/-10S/-10-SUS | QCWEA0625-10-SUS
151251 | QCWE0625-M16-SL | QCWE0625-M16-SL | B | 6 ou plus | 6.2 | 20 | M16X1.50 | 21.5 | 33.5 | 48 | 5 | 22 | QCWE0625-10/-10S/-10-SUS | QCWEA0625-10-SUS
142202 | QCWE1034-M20-S | QCWE1034-M20-S | A | 6 ou plus | 10.2 | 25 | M20X1.50 | 20.5 | 33.5 | 55 | 12 | 30 | QCWE1034-14/-20/-14S/-20S/-14-SUS/-20-SUS | QCWEA1034-14-SUS
151252 | QCWE1034-M20-SL | QCWE1034-M20-SL | B | 6 ou plus | 10.2 | 25 | M20X1.50 | 25.5 | 38.0 | 53 | 5 | 27 | QCWE1034-14/-20/-14S/-20S/-14-SUS/-20-SUS | QCWEA1034-14-SUS

Médias & fichiers
Guide de sélection et fichiers PDF de spécifications produits ainsi qu'une vidéo produit sont disponibles (voir la section médias produit).

Caractéristiques / spécifications techniques

• Fonction : réceptacle avec capteur de position pour détecter le serrage des fixations quart-de-tour.
• Compatibilité : fixations à verrouillage par bouton série QCWE (SKUs listés ci‑dessus).
• Méthode de détection : contact mécanique — le capteur réagit lorsque la pointe de la broche enfonce la surface de contact.
• Matériau principal : acier inox 303.
• Écrous de blocage : acier inox.
• Filetages disponibles : M16x1.50 et M20x1.50.
• Diamètres de réceptacle : 6.2 mm et 10.2 mm (voir options de pièces).
• Variantes : Type A et Type B avec hauteurs et jeux différents (voir tableau).
• Médias disponibles : Guide de sélection PDF ; Spécifications PDF ; Vidéo produit.
