Système de fixation rapide à bille QCBU-FL series

Général

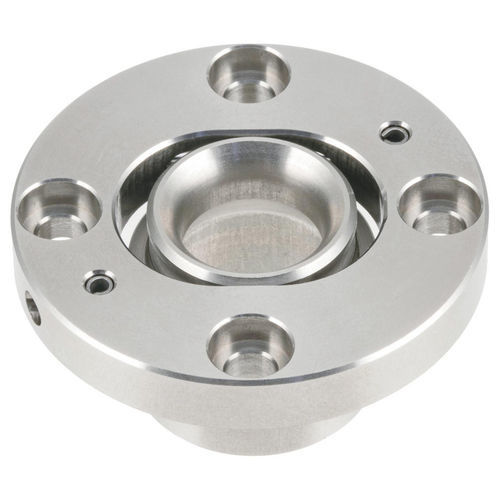

À utiliser avec les fixations à verrouillage par bille référencées dans la section pièces/options, ces réceptacles en acier inoxydable intègrent un coulisseau flottant pour compenser un écartement des trous de montage imprécis. La fonction flottante étend la tolérance d'espacement des trous de montage de 1 mm. Corps : acier inoxydable. Goupille : trempée et revenue. Fournis avec quatre vis à tête cylindrique ou à tête basse en acier inoxydable.

Types de produit

• QCBU-FL — Réceptacles pour les fixations QCWE, QCWEA, QCBU, QCBUS

Pièces / Options

• ID 189641 — QCBU0608-FL-SUS : Plage d'épaisseur de plaque : 9 mm ou plus ; D = 25 mm ; H = 15 mm. Compatible avec goupilles à bouton (knob-locking) : QCWE0625-10, QCWE0625-10-SUS ; goupilles rétractables (retractable knob-locking) : QCWEA0625-10-SUS ; goupilles à verrouillage par bouton : QCBU0608-10-SUS, QCBUS0608-10SUS.
• ID 189642 — QCBU1012-FL-SUS : Plage d'épaisseur de plaque : 10 mm ou plus ; D = 34 mm ; H = 17 mm. Compatible avec goupilles à bouton : QCWE1034-14, QCWE1034-14-SUS, QCWE1034-20, QCWE1034-20-SUS ; goupilles rétractables : QCWEA1034-14-SUS ; goupilles à verrouillage par bouton : QCBU1012-16-SUS, QCBUS1012-16SUS.

Matériaux et fourniture

• Corps : acier inoxydable (réceptacles entièrement inox)
• Goupille : trempée et revenue
• Quincaillerie fournie : quatre vis en acier inoxydable à tête cylindrique ou tête basse

Caractéristiques techniques

• Modèle : QCBU-FL
• Fonction : réceptacle flottant avec coulisseau pour compenser la tolérance d'espacement des trous de montage
• Extension de la tolérance d'espacement de montage : 1 mm
• Séries de fixations compatibles : QCWE, QCWEA, QCBU, QCBUS (voir la section pièces/options pour les références de liaison exactes)
• Matériau : acier inoxydable
• Traitement de la goupille : trempée et revenue
• Quincaillerie incluse : quatre vis en acier inoxydable à tête cylindrique ou tête basse
• Variantes : différents diamètres (D) et hauteurs (H) selon plages d'épaisseur de plaque
