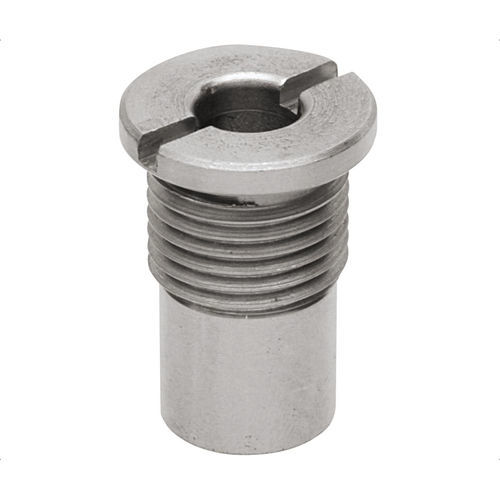

Fixation 1/4 de tour à filetage QCBA series

Description
Réceptacles pour attaches One-Touch conçus pour des applications à changement rapide avec insertions et retraits fréquents. Le mécanisme de verrouillage à trois billes maintient la tige de serrage (QCBA0816-M5) lors de l'insertion et assure une force de serrage constante afin d'éviter un serrage insuffisant ou excessif par l'opérateur. Le style standard QCBA permet l'insertion et le retrait en une seule opération et peut être utilisé avec des broches de localisation pour un positionnement précis. Corps en acier 1045 avec finition nickelage chimique. Les écrous de fixation (PN RBN-M16X150X006SS) se commandent séparément. Outil d'installation recommandé : PW16.

Types de produit

• QCBA — Réceptacles, corps en acier

Options de pièce

• QCBA0816A — Filetage : M16 x 1,50 (fin), Force de serrage : 1,57 lbs ; Dimensions clés : D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2,5 mm ; À utiliser avec la tige QCBA0816-M5 ; Écrou PN RBN-M16X150X006SS ; Outil PW16.
• QCBA0816B — Filetage : M16 x 1,50 (fin), Force de serrage : 3,37 lbs ; Dimensions clés : D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2,5 mm ; À utiliser avec la tige QCBA0816-M5 ; Écrou PN RBN-M16X150X006SS ; Outil PW16.

Documents

• Guide de sélection - One-Touch Fasteners (PDF)
• Spécifications (PDF)
• Vidéo - Action de verrouillage par billes

Caractéristiques / spécifications techniques

• Modèle / série : QCBA
• Matériau du corps : acier 1045
• Finition : nickelage chimique
• Tige de serrage compatible : QCBA0816-M5
• Filetage : M16 x 1,50 (filetage fin)
• Options de force de serrage : 1,57 lbs ou 3,37 lbs selon la pièce
• Mécanisme de verrouillage : verrouillage à trois billes qui maintient la tige lors de l'insertion
• Style standard : insertion/retrait en une seule opération
• Peut être utilisé avec des broches de localisation pour un positionnement précis
• Écrous en acier inoxydable pour fixation commandés séparément (PN RBN-M16X150X006SS)
• Outil d'installation recommandé : PW16
• Dimensions clés (données pièce) : D=20 mm, D1=8 mm, D2=14 mm, L=29 mm, L1=15 mm, L2=3 mm, L3=2 mm, W=2,5 mm
