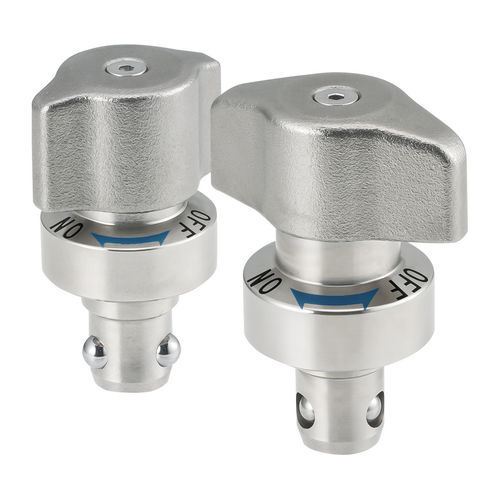

Système de fixation rapide à bille QCWES series

Description
Ces goupilles à billes à verrouillage assurent un blocage fiable pour les applications à changement rapide avec insertions et retraits fréquents. La goupille de fixation se monte sur l'élément; la réceptacle à billes se monte sur la base. La rotation du bouton fait sortir les billes pour verrouiller; tourner le bouton sur "OFF" rétracte les billes pour un retrait sans outil. L'extrémité conique facilite l'alignement. Peut être associée à des goupilles de localisation pour un positionnement précis.

Matériaux
Corps : acier 4140 nickelé sans électricité (electroless).
Coin : acier 4135 nickelé, trempé et revenu.
Bouton : acier inox 304.
Billes : acier inox 440C, trempé et revenu.

Variantes produit (tableau)

• QCWES1225-16S — Épaisseur de plaque 6–16 mm; Ø tige 12 mm; Force de serrage 225 lb; Force de maintien 560 lb; PN : QCWES1225-B
• QCWES1634-20S — Épaisseur de plaque 6–20 mm; Ø tige 16 mm; Force de serrage 450 lb; Force de maintien 1120 lb; PN : QCWES1634-B

Options de pièce

• Épaisseur de plaque (mm) : 6 à 16; 6 à 20
• Diamètre de tige (mm) : 12; 16
• Force de serrage (lbs) : 225; 450

Utilisation / Remarques
Conçu pour être utilisé avec des réceptacles à verrouillage par billes correspondants. La goupille se monte sur la pièce; la réceptacle sur la base. La rotation du bouton active les billes pour verrouiller; tourner sur "OFF" rétracte les billes pour retirer la goupille. L'extrémité conique facilite l'alignement. Peut être utilisée avec des goupilles de localisation pour un positionnement précis.

Caractéristiques techniques

• Modèle : QCWES
• Type : goupille à billes, usage intensif, acier
• Force de serrage maximale (selon variante) : jusqu'à 450 lbs
• Force de maintien (selon variante) : 560–1120 lbs
• Matériau du corps : acier 4140 nickelé electroless
• Matériau du coin : acier 4135 nickelé, trempé et revenu
• Matériau du bouton : acier inox 304
• Matériau des billes : acier inox 440C, trempé et revenu
• Conçu pour insertions/retraits fréquents dans des montages à changement rapide
• Extrémité conique pour faciliter l'alignement
• Nécessite des réceptacles à billes correspondants
