Broche à billes en acier inoxydable THFR series

Vue d'ensemble

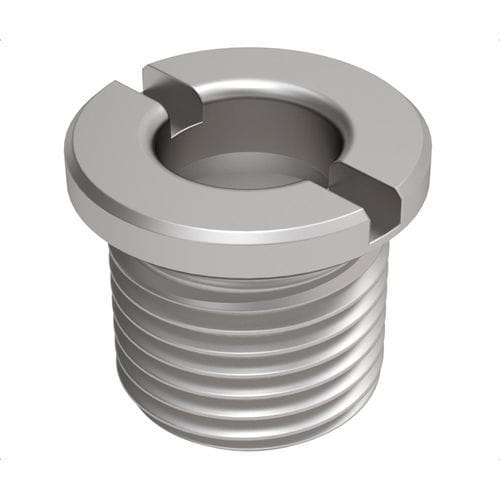

Ces réceptacles filetés offrent un trou d'accouplement permanent pour goupilles à verrouillage par bille à dégagement rapide. Ils sont conçus pour être vissés dans une base avec un écrou de blocage ou pour des montages en trou borgne. La réduction de la longueur de prise (Grip Length Reduction) correspond à la partie de la goupille contenue dans le réceptacle et réduit donc la longueur utile de la goupille de cette valeur. Fabriqués en acier inoxydable 303 trempé. Les écrous de blocage sont à commander séparément.

Variantes de pièces

• THFR-187 — Pour goupille 3/16 in; Filetage : 3/8-16 in; D : .190 in; D1 : .500 in; L : .500 in; L1 : .125 in; L2 : .094 in; W : .094 in; Réduction de longueur de prise : .125 in
• THFR-250 — Pour goupille 1/4 in; Filetage : 1/2-13 in; D : .250 in; D1 : .625 in; L : .500 in; L1 : .125 in; L2 : .094 in; W : .094 in; Réduction de longueur de prise : .125 in
• THFR-312 — Pour goupille 5/16 in; Filetage : 5/8-11 in; D : .313 in; D1 : .750 in; L : .625 in; L1 : .125 in; L2 : .094 in; W : .109 in; Réduction de longueur de prise : .125 in
• THFR-375 — Pour goupille 3/8 in; Filetage : 5/8-11 in; D : .375 in; D1 : .750 in; L : .688 in; L1 : .125 in; L2 : .094 in; W : .109 in; Réduction de longueur de prise : .187 in
• THFR-500 — Pour goupille 1/2 in; Filetage : 3/4-16 in; D : .500 in; D1 : .875 in; L : .813 in; L1 : .125 in; L2 : .094 in; W : .109 in; Réduction de longueur de prise : .250 in
• THFR-625 — Pour goupille 5/8 in; Filetage : 1-14 in; D : .625 in; D1 : 1.125 in; L : .938 in; L1 : .125 in; L2 : .094 in; W : .109 in; Réduction de longueur de prise : .250 in

Types de produits associés

• Utiliser avec goupilles à verrouillage par bille, fileté, acier inoxydable
• Réceptacles à corps fileté (unités en pouces indiquées)

Caractéristiques / spécifications techniques

• Modèle : THFR
• Matériau : Acier inoxydable 303 trempé
• Utilisation prévue : Trou d'accouplement permanent pour goupilles à verrouillage par bille à dégagement rapide
• Installation : Vissage dans une base avec un écrou de blocage ou montage en trou borgne
• Réduction de la longueur de prise : Partie de la goupille à l'intérieur du réceptacle (réduit la longueur utile)
• Écrous de blocage : À commander séparément
• Variantes disponibles : THFR-187, THFR-250, THFR-312, THFR-375, THFR-500, THFR-625 (voir variantes pour données dimensionnelles)
