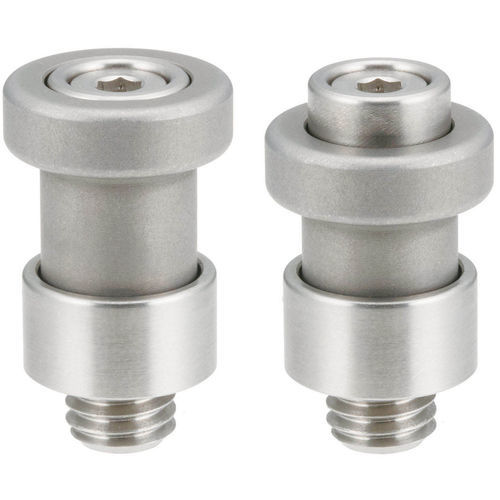

Bouton-pression en acier inoxydable QCOWM series

Description
Conçue pour les espaces réduits, la fixation One-Touch QCOWM à encliquetage offre un maintien par goupille et un verrouillage instantané pour les montages nécessitant des insertions et retraits fréquents. La fixation se monte sur le dispositif tandis que la goupille est positionnée sur la base. Lors de l'insertion, la pièce s'enclenche en position de verrouillage ; pour libérer, appuyer sur le bouton central de dégagement.

Types de produit

• QCOWM — Fixations ; maintien par goupille, acier inoxydable
• QCOWM-M — Fixations ; goupilles de serrage, acier inoxydable

Options de pièces (tableau)
ID | SKU | Part Number | Type | Plate Thickness (mm) | Thread (T) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) +0.2/-0 | H (mm) | Clamping Force (Lbs) | Use with Clamping Pin
230513 | QCOWM0508-3-SUS | QCOWM0508-3-SUS | A | 3-6 | M8x1.25 | 16 | 10 | 13.7 | 5 | 24.5 | 5.6 | QCOWM0508-M3-SUS, QCOWM0508-M4-SUS
230532 | QCOWM0508-6-SUS | QCOWM0508-6-SUS | B | 6-9 | M8x1.25 | 16 | 10 | 13.7 | 5 | 21.5 | 5.6 | QCOWM0508-M3-SUS, QCOWM0508-M4-SUS

Médias disponibles

• Guide de sélection - One-Touch Fasteners (PDF)
• Fiche technique / Spécifications (PDF)
• Vidéo produit (MP4)

Caractéristiques / spécifications techniques

• Modèle / Dénomination : QCOWM
• Fonction : maintien par goupille, fixation à encliquetage pour montages à changement rapide
• Corps : acier inoxydable 303
• Molette : acier inoxydable 630
• Billots / billes : acier inoxydable 440C
• Variantes et plages d'épaisseur de plaque disponibles : QCOWM0508-3-SUS (plaque 3-6 mm), QCOWM0508-6-SUS (plaque 6-9 mm)
• Filetage : M8x1.25
• Dimensions clés (exemple pour variantes QCOWM0508) : D=16 mm, D1=10 mm, D2=13.7 mm, tolérance D3 +0.2/-0 mm, H=5 mm
• Force de serrage (exemple) : 24.5 Lbs (QCOWM0508-3-SUS), 21.5 Lbs (QCOWM0508-6-SUS)
• Goupilles de serrage compatibles : QCOWM0508-M3-SUS, QCOWM0508-M4-SUS
