Fixation rapide industrielle QCWE series

en acier inoxydableà ressortfiletée

Overview

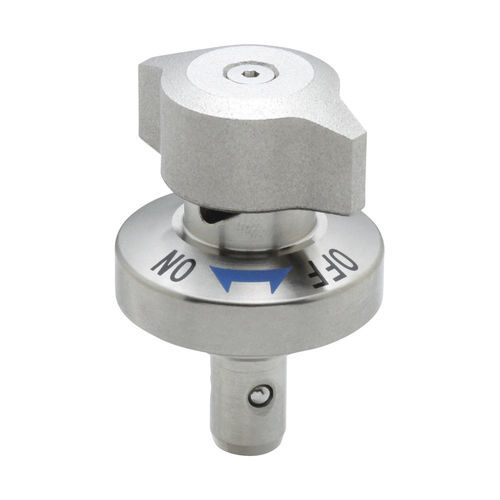

Goupille à dégagement rapide avec verrouillage par bouton pour insertions et retraits fréquents dans des montages industriels et applications de changement rapide. La goupille se visse dans la pièce tandis que le réceptacle à verrouillage par billes se fixe sur la base. Tourner le bouton sur ON pour dilater les billes et verrouiller; tourner sur OFF pour rétracter les billes et permettre le retrait sans outil. L'extrémité conique facilite l'alignement et permet l'utilisation d'axes de localisation pour un positionnement précis.

Materials

• Bouton : acier inox 304
• Tige : acier inox 420
• Billes : acier inox 440C trempé
• Ressort : acier inox 304

Product Types

• QCWE-SUS — bouton et tige inox (produit de cette page)
• QCWE-S — bouton inox, tige acier
• QCWE (série) — bouton plastique, tige acier

Part Options (selection)

• ID 133089 | SKU QCWE0625-10-SUS | Épaisseur plaque 6–10 mm | Filetage M2x0.40 profondeur 3 | D 6 | D1 (h9) 14 | D2 25 | D3 25 | Dp P.C.D. 21 | L 19,5 mm | H 24,5 mm | H2 6,5 mm | Force de serrage 6,7 Lbs | Préfixe réceptacle QCBU-M, QCBU-M-SUS
• ID 133091 | SKU QCWE1034-14-SUS | Épaisseur plaque 6–14 mm | Filetage M3x0.50 profondeur 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 21,5 mm | H 31 mm | H2 10 mm | Force de serrage 11,2 Lbs | Préfixe réceptacle QCBU-M, QCBU-M-SUS
• ID 133093 | SKU QCWE1034-20-SUS | Épaisseur plaque 12–20 mm | Filetage M3x0.50 profondeur 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 27,5 mm | H 31 mm | H2 10 mm | Force de serrage 11,2 Lbs | Préfixe réceptacle QCBU-M, QCBU-M-SUS

Media & Documents

• Guide de sélection - One-Touch Fasteners (PDF)
• Spécifications (QCWE) (PDF)
• Vidéo produit (mp4)

Technical specifications

• Fonctionnement : la goupille à billes dilate les billes lorsque le bouton est sur ON et les rétracte sur OFF pour un retrait sans outil
• Conçu pour insertions/retraits fréquents en association avec les réceptacles à billes correspondants (voir préfixe réceptacle)
• Extrémité conique pour faciliter l'alignement ; compatible avec axes de localisation pour positionnement précis
• Tailles de filetage et plages d'épaisseur disponibles : M2x0.40 (profondeur 3), M3x0.50 (profondeur 4)
• Matériaux : aciers inox 304, 420 et 440C trempé selon composant
