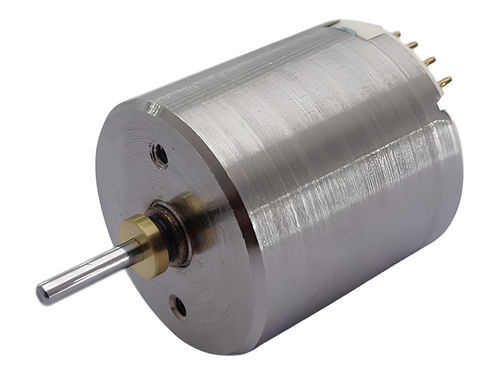

Moteur brushless C17B-27

7,4 Vpour micro moteur

Présentation
La série C17B de micro-moteurs sans balais de C.I. TAKIRON Corporation présente un diamètre extérieur commun de φ17,4 mm et une large gamme de sous-modèles avec des variations de longueur, tension nominale, résistance terminale, vitesse/courant à vide, courant/couple de démarrage et puissance maximale. Certains sous-modèles (par exemple C17B-18) sont utilisés dans de petits ventilateurs électriques intégrés à des produits portables et autres applications de ventilation compacte. Plans mécaniques et fichiers CAO disponibles en téléchargement depuis les ressources fabricant.

Modèles clés — exemples représentatifs

• C17B-23 — Diam. ext. 17,4 mm, Longueur 13,0 mm, Tension nominale 4,8 V, Vitesse à vide 11,700 r/min, Couple max 2.51 mN･m, Puissance 0.8 W
• C17B-22 — Diam. ext. 17,4 mm, Longueur 13,0 mm, Tension nominale 4,8 V, Vitesse à vide 25,000 r/min, Couple max 8.11 mN･m, Puissance 5.3 W
• C17B-07 — Diam. ext. 17,4 mm, Longueur 13,0 mm, Tension nominale 4,8 V, Vitesse à vide 17,000 r/min, Couple max 6.43 mN･m, Puissance 2.86 W
• C17B-18 — Diam. ext. 17,4 mm, Longueur 15,6 mm, Tension nominale 6.8 V, Vitesse à vide 27,200 r/min, Couple max 12.59 mN･m, Puissance 8.97 W
• C17B-13 — Diam. ext. 17,4 mm, Longueur 15,6 mm, Tension nominale 7.4 V, Vitesse à vide 24,250 r/min, Couple max 11.12 mN･m, Puissance 7.06 W
• C17B-24 — Diam. ext. 17,4 mm, Longueur 15,6 mm, Tension nominale 6.8 V, Vitesse à vide 17,100 r/min, Couple max 12.1 mN･m, Puissance 5.40 W
• C17B-28 — Diam. ext. 17,4 mm, Longueur 17,9 mm, Tension nominale 12 V, Vitesse à vide 31,000 r/min, Couple max 27.39 mN･m, Puissance 22.2 W
• C17B-19 — Diam. ext. 17,4 mm, Longueur 17,9 mm, Tension nominale 24 V, Vitesse à vide 45,450 r/min, Couple max 48.72 mN･m, Puissance 57.99 W
• C17B-20 — Diam. ext. 17,4 mm, Longueur 17,9 mm, Tension nominale 12 V, Vitesse à vide 36,000 r/min, Couple max 38.29 mN･m, Puissance 36.10 W

Personnalisation et options

• Options dépendantes du modèle : réducteur (gear head), broche d'alimentation, borne de mise à la terre, fil de connexion, palier à billes.
• Documentation fournie : plans mécaniques, cotes extérieures et fichiers CAO (téléchargeables par le fabricant).

Caractéristiques techniques

• Nom de la série : série C17B
• Fabricant / Marque : C.I. TAKIRON Corporation
• Diamètre extérieur commun : 17.4 mm
• Longueurs disponibles : typiquement 13.0 mm, 15.6 mm, 17.9 mm, 24 mm (selon modèle)
• Tensions nominales : exemples 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Données par modèle : résistance terminale (Ω), vitesse à vide (r/min) et courant (mA), courant/couple de démarrage, couple maximal (mN･m), rendement (%) et puissance (W)
• Applications typiques : petits ventilateurs électriques, dispositifs de ventilation portables et autres applications compactes nécessitant des micro-moteurs brushless
• Options personnalisables : réducteur, broche d'alimentation, fil de connexion, borne de mise à la terre, palier à billes (selon modèle)
