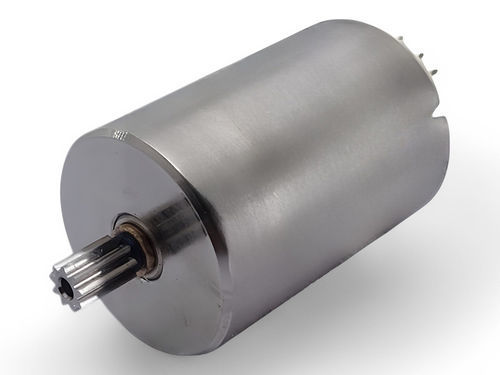

Moteur brushless C12B-11

12 Vcompactindustriel

Présentation
La série C12B de moteurs brushless (diamètre extérieur φ12 mm) de C.I. TAKIRON propose des variantes compactes de moteurs sans balais de 12 mm, adaptées aux applications industrielles nécessitant un compromis entre vitesse, couple et puissance dans un encombrement réduit. Pour chaque sous-modèle sont fournis les paramètres techniques : diamètre extérieur, longueur, tension d'utilisation, résistance terminale, vitesse et courant à vide, courant de démarrage, couple, rendement et puissance de sortie. Certains modèles acceptent des réducteurs optionnels ; des options telles que broche d'alimentation et borne de mise à la terre sont disponibles. Les plans d'ensemble et les données CAO sont téléchargeables par modèle.

Série de produits - Modèles (tableau)
Modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension d'application [V] | Résistance terminale [Ω] | Vitesse à vide [r/m] | Courant à vide [mA] | Courant de démarrage [mA] | Couple [mN･m] | Rendement [%] | Puissance [W]
C12B-08 | 12 | 13,5 | 12 | 25,9 | 23,200 | 85 | 463 | 1,53 | 32,7 | 0,93
C12B-07 | 12 | 13,5 | 12 | 22,0 | 26,100 | 90 | 545 | 1,67 | 35,3 | 1,14
C12B-06 | 12 | 13,5 | 12 | 14,5 | 29,900 | 170 | 828 | 2,00 | 29,9 | 1,57
C12B-02 | 12 | 13,5 | 7,4 | 4,8 | 26,200 | 130 | 1,555 | 3,52 | 50,5 | 2,42
C12B-01 | 12 | 13,5 | 4,5 | 3,7 | 23,000 | 130 | 1,233 | 1,84 | 45,6 | 1,11
C12B-11 | 12 | 17,5 | 12 | 24,7 | 14,700 | 77 | 486 | 2,68 | 36,2 | 1,03
C12B-10 | 12 | 17,5 | 12 | 11,2 | 20,400 | 97 | 1,071 | 4,98 | 48,9 | 2,66
C12B-09 | 12 | 17,5 | 12 | 5,6 | 30,000 | 140 | 2,139 | 7,14 | 55,4 | 5,61
C12B-04 | 12 | 17,5 | 12 | 5,6 | 30,500 | 125 | 2,143 | 7,14 | 57,5 | 5,70
C12B-03 | 12 | 17,5 | 12 | 2,8 | 28,000 | 190 | 2,857 | 6,79 | 55,1 | 4,98

Éléments personnalisables (série / points par modèle)

• Éléments personnalisables courants : broche d'alimentation, borne de mise à la terre
• Options disponibles sur certaines variantes : réducteur (gear head) disponible pour des modèles C12B sélectionnés

Remarques détaillées

• Diamètre extérieur de la série : φ12 mm.
• Plusieurs sous-modèles offrent des compromis entre vitesse, couple et puissance ; la longueur varie selon les sous-modèles (exemples : variantes 13,5 mm et 17,5 mm).
• Données électriques indiquées par modèle : tension d'application, résistance terminale, vitesse/courant à vide, courant de démarrage, couple, rendement et puissance de sortie.
• Les plans d'ensemble et les données CAO sont disponibles en téléchargement pour faciliter l'intégration.

Caractéristiques / spécifications techniques

• Nom de la série : C12B
• Fabricant / Marque : C.I. TAKIRON Corporation
• Diamètre extérieur : 12 mm
• Tensions d'application typiques (exemples) : 12 V, 7,4 V, 4,5 V (selon le sous-modèle)
• Résistance terminale : varie selon le sous-modèle (exemples : 25,9 Ω, 22,0 Ω, 14,5 Ω, 4,8 Ω, 3,7 Ω, 24,7 Ω, 11,2 Ω, 5,6 Ω, 2,8 Ω)
• Plage de vitesses à vide : ~14,700 à 30,500 r/min selon le modèle
• Plage de couples (valeurs exemples) : ~1,53 à 7,14 mN·m selon le modèle
• Plage de rendements (valeurs exemples) : ~29,9% à 57,5%
• Plage de puissances de sortie (valeurs exemples) : ~0,93 W à 5,70 W
• Options personnalisables : broche d'alimentation, borne de terre ; réducteur disponible sur modèles sélectionnés
