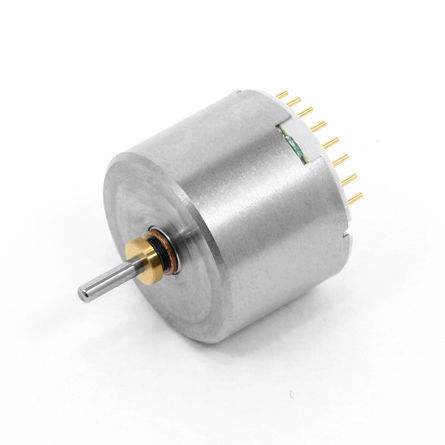

Moteur brushless C17B-24

BLDC

Aperçu Moteur sans balais série C17B de C.I. TAKIRON. Diamètre extérieur de la série : 17,4 mm. Les applications typiques comprennent les petits ventilateurs électriques et les dispositifs tels que les masques équipés d'un ventilateur électrique. Plusieurs sous-modèles disponibles avec différentes longueurs, tensions et caractéristiques de performance. Des téléchargements gratuits sont disponibles pour les schémas et les données CAO (la page du produit indique la disponibilité des dessins externes et des données CAO). Série de produits - Principales spécifications du modèle (par modèle) C17B-23 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 13.0 Tension appliquée [V] : 4.8 Résistance des bornes [Ω] : 6,0 Vitesse de rotation à vide [r/m] : 11,700 Courant à vide [mA] : 86 Courant de démarrage [mA] : 804 Couple de démarrage [mN･m] : 2,51 Rendement maximal [%] : 45.3 Puissance maximale [W] : 0.8 C17B-22 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 13.0 Tension appliquée [V] : 4.8 Résistance des bornes [Ω] : 1.0 Vitesse de rotation à vide [r/m] : 25 000 Courant à vide [mA] : 217 Courant de démarrage [mA] : 4,848 Couple de démarrage [mN･m] : 8,11 Rendement maximal [%] : 62,2 Puissance maximale [W] : 5.3 C17B-07 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 13.0 Tension appliquée [V] : 4.8 Résistance des bornes [Ω] : 1.8 Vitesse de rotation à vide [r/m] : 17,000 Courant à vide [mA] : 145 Courant de démarrage [mA] : 2 667 Couple de démarrage [mN･m] : 6,43 Rendement maximal [%] : 58.8 Puissance maximale [W] : 2,86 C17B-25 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 6,8 Résistance des bornes [Ω] : 7,9 Vitesse de rotation à vide [r/m] : 11,100 Courant à vide [mA] : 75 Courant de démarrage [mA] : 866 Couple de démarrage [mN･m] : 4.23 Rendement maximal [%] : 49.8 Puissance maximale [W] : 1.23 C17B-24 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 6,8 Résistance des bornes [Ω] : 2,0 Vitesse de rotation à vide [r/m] : 17,100 Courant à vide [mA] : 113 Courant de démarrage [mA] : 3,400 Couple de démarrage [mN･m] : 12.1 Rendement maximal [%] : 66,9 Puissance maximale [W] : 5.40 C17B-16 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 7,4 Résistance des bornes [Ω] : 2,3 Vitesse de rotation à vide [r/m] : 27 200 Courant à vide [mA] : 146 Courant de démarrage [mA] : 3,217 Couple de démarrage [mN･m] : 7,62 Rendement maximal [%] : 61,9 Puissance maximale [W] : 5.43 C17B-13 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 7,4 Résistance des bornes [Ω] : 1.8 Vitesse de rotation à vide [r/m] : 24 250 Courant à vide [mA] : 150 Courant de démarrage [mA] : 4,111 Couple de démarrage [mN･m] : 11.12 Rendement maximal [%] : 65,4 Puissance maximale [W] : 7,06 C17B-18 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 6,8 Résistance des bornes [Ω] : 1.2 Vitesse de rotation à vide [r/m] : 27 200 Courant à vide [mA] : 200 Courant de démarrage [mA] : 5,667 Couple de démarrage [mN･m] : 12.59 Rendement maximal [%] : 66,0 Puissance maximale [W] : 8,97 C17B-06 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 6,0 Résistance des bornes [Ω] : 2,1 Vitesse de rotation à vide [r/m] : 19,250 Courant à vide [mA] : 110 Courant de démarrage [mA] : 2 857 Couple de démarrage [mN･m] : 7,86 Rendement maximal [%] : 64,6 Puissance maximale [W] : 3.96 C17B-09 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 6,0 Résistance des bornes [Ω] : 2,8 Vitesse de rotation à vide [r/m] : 18,250 Courant à vide [mA] : 108 Courant de démarrage [mA] : 2 143 Couple de démarrage [mN･m] : 6,07 Rendement maximal [%] : 60,1 Puissance maximale [W] : 2,90 C17B-29 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 12.0 Résistance des bornes [Ω] : 8,8 Vitesse de rotation à vide [r/m] : 12,800 Courant à vide [mA] : 72 Courant de démarrage [mA] : 1,364 Couple de démarrage [mN･m] : 10.95 Rendement maximal [%] : 59.3 Puissance maximale [W] : 3.67 C17B-28 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 12.0 Résistance des bornes [Ω] : 1.55 Vitesse de rotation à vide [r/m] : 31,000 Courant à vide [mA] : 168 Courant de démarrage [mA] : 7 742 Couple de démarrage [mN･m] : 27,39 Rendement maximal [%] : 72,7 Puissance maximale [W] : 22,2 C17B-27 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 7,4 Résistance des bornes [Ω] : 7,82 Vitesse de rotation à vide [r/m] : 12,300 Courant à vide [mA] : 70 Courant de démarrage [mA] : 946 Couple de démarrage [mN･m] : 4.66 Rendement maximal [%] : 53.0 Puissance maximale [W] : 1.50 C17B-26 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 7,4 Résistance des bornes [Ω] : 1.26 Vitesse de rotation à vide [r/m] : 31,800 Courant à vide [mA] : 192 Courant de démarrage [mA] : 5,873 Couple de démarrage [mN･m] : 12.21 Rendement maximal [%] : 67,1 Puissance maximale [W] : 10.2 C17B-19 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 24,0 Résistance des bornes [Ω] : 2,4 Vitesse de rotation à vide [r/m] : 45,450 Courant à vide [mA] : 150 Courant de démarrage [mA] : 9 959 Couple de démarrage [mN･m] : 48.72 Rendement maximal [%] : 77,0 Puissance maximale [W] : 57.99 C17B-20 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 12.0 Résistance des bornes [Ω] : 1.0 Vitesse de rotation à vide [r/m] : 36,000 Courant à vide [mA] : 173 Courant de démarrage [mA] : 12,371 Couple de démarrage [mN･m] : 38.29 Rendement maximal [%] : 77,7 Puissance maximale [W] : 36.10 Notes sur les options personnalisées

• Eléments personnalisables communs à de nombreux modèles C17B : Tête d'engrenage, broche de plomb, borne de mise à la terre.
• Certains modèles listent des options supplémentaires telles que le roulement à billes (par exemple certaines variantes), la spécification de la borne de mise à la terre et d'autres options mécaniques.

Informations complémentaires Les pages détaillées des produits pour chaque sous-modèle comprennent une galerie d'images et des tableaux de spécifications des produits téléchargeables (plans d'ensemble et CAO proposés). Caractéristiques / spécifications techniques

• Nom de la série : C17B
• Fabricant / Marque : C.I. TAKIRON
• Diamètre extérieur : 17,4 mm (tous les modèles de la série)
• Longueurs disponibles : exemples 13,0 mm, 15,6 mm, 17,9 mm, 24 mm (varie selon le modèle)
• Tensions appliquées : exemples illustrés : 4,8 V, 6,0 V, 6,8 V, 7.2-12 V, 24 V (varie selon le modèle)
• Principales mesures de performance par modèle : vitesse à vide (r/min), courant à vide (mA), courant de démarrage (mA), couple de démarrage (mN-m), rendement maximal (%), puissance maximale (W)
• Applications typiques : petits ventilateurs, ventilateurs portables, masques équipés de ventilateurs, autres dispositifs compacts de déplacement d'air
• Téléchargements disponibles référencés sur la page : dessins d'ensemble et données CAO à télécharger gratuitement (pages produits)
