Moteur brushless C10B-02

7,4 Vsur mesure

Présentation de la série

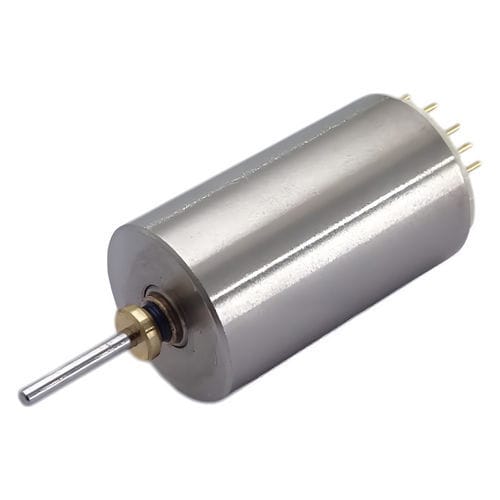

Série de moteurs brushless C10B de C.I. TAKIRON Corporation, diamètre extérieur φ10,0 mm. La série comprend les modèles C10B-01, C10B-02, C10B-04 et C10B-05. Les pages dédiées à chaque modèle présentent les données de performance détaillées (vitesse, couple, tension, rendement), les dessins extérieurs et les fichiers CAO téléchargeables lorsque disponibles.

Modèles et spécifications
C10B-02
Dénomination modèle : C10B-02
Diamètre extérieur [mm] : 10,0
Longueur [mm] : 16,9
Tension d'application [V] : 7,4
Résistance de la borne [Ω] : 4,8
Vitesse à vide [tr/min] : 26 200
Courant à vide [mA] : 130
Courant de démarrage [mA] : 1 555
Couple de démarrage [mN·m] : 3,52
Rendement max [%] : 50,5
Puissance max [W] : 2,42
Options personnalisables :

• Broche de connexion (lead pin)
• Borne de mise à la terre

C10B-05
Dénomination modèle : C10B-05
Diamètre extérieur [mm] : 10,0
Longueur [mm] : 16,9
Tension d'application [V] : 7,4
Résistance de la borne [Ω] : 12,8
Vitesse à vide [tr/min] : 17 100
Courant à vide [mA] : 77
Courant de démarrage [mA] : 580
Couple de démarrage [mN·m] : 1,80
Rendement max [%] : 40,4
Puissance max [W] : 0,81
Options personnalisables :

• Broche de connexion (lead pin)
• Borne de mise à la terre

C10B-04
Dénomination modèle : C10B-04
Diamètre extérieur [mm] : 10,0
Longueur [mm] : 16,9
Tension d'application [V] : 7,4
Résistance de la borne [Ω] : 8,3
Vitesse à vide [tr/min] : 21 300
Courant à vide [mA] : 103
Courant de démarrage [mA] : 890
Couple de démarrage [mN·m] : 2,31
Rendement max [%] : 43,5
Puissance max [W] : 1,29
Options personnalisables :

• Broche de connexion (lead pin)
• Borne de mise à la terre

C10B-01
Dénomination modèle : C10B-01
Diamètre extérieur [mm] : 10,0
Longueur [mm] : 16,9
Tension d'application [V] : 7,4
Résistance de la borne [Ω] : 5,6
Vitesse à vide [tr/min] : 29 000
Courant à vide [mA] : 170
Courant de démarrage [mA] : 1 321
Couple de démarrage [mN·m] : 2,44
Rendement max [%] : 41,1
Puissance max [W] : 1,86
Options personnalisables :

• Broche de connexion (lead pin)
• Borne de mise à la terre

Caractéristiques techniques / spécifications

• Diamètre extérieur de la série : 10,0 mm
• Longueur type (modèles listés) : 16,9 mm
• Modèles disponibles : C10B-01, C10B-02, C10B-04, C10B-05
• Tension d'application typique indiquée : 7,4 V (varie selon le modèle)
• Résistance de la borne (modèles listés) : 4,8 Ω – 12,8 Ω
• Vitesse à vide (modèles listés) : 17 100 – 29 000 tr/min
• Puissance max (modèles listés) : 0,81 – 2,42 W
• Options personnalisables : Broche de connexion, Borne de mise à la terre
