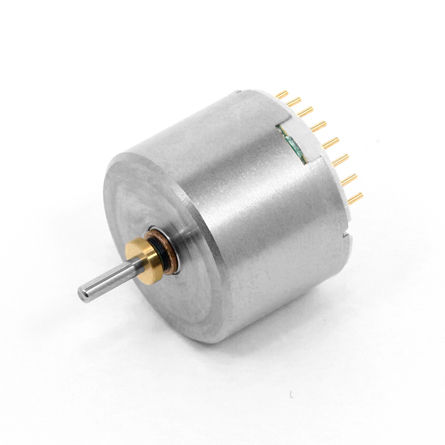

Moteur brushless C17B-09

6 Vsur mesure

Présentation
La série C17B est une gamme de moteurs brushless de C.I. TAKIRON Corporation (classe diamètre extérieur φ17,4 mm). La série comprend plusieurs variantes optimisées selon la longueur, la tension d'alimentation et les caractéristiques de performance. Applications typiques : petits ventilateurs et appareils compacts nécessitant un moteur brushless à grande vitesse et faible encombrement. Des dessins de cotes et des données CAD sont fournis pour chaque modèle afin de faciliter l'intégration mécanique.

Tableau de la série
Nom du modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension d'application [V] | Résistance terminale [Ω] | Vitesse de rotation à vide [r/min] | Courant à vide [mA] | Courant de démarrage [mA] | Couple de démarrage [mN·m] | Rendement max [%] | Puissance max [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90
C17B-29 | 17.4 | 17.9 | 12.0 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67
C17B-28 | 17.4 | 17.9 | 12.0 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2
C17B-27 | 17.4 | 17.9 | 7.4 | 7.82 | 12,300 | 70 | 946 | 4.66 | 53.0 | 1.50
C17B-26 | 17.4 | 17.9 | 7.4 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2
C17B-19 | 17.4 | 17.9 | 24.0 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99
C17B-20 | 17.4 | 17.9 | 12.0 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10
C17B-11 | 17.4 | 17.9 | 12.0 | 3.9 | 18,100 | 137 | 3,117 | 18.04 | 62.5 | 8.55
C17B-12 | 17.4 | 17.9 | 12.0 | 7.2 | 16,300 | 140 | 1,676 | 9.90 | 50.5 | 4.22
C17B-15 | 17.4 | 17.9 | 7.4 | 1.8 | 23,200 | 147 | 4,111 | 11.64 | 65.8 | 7.07
C17B-05 | 17.4 | 17.9 | 7.2 | 2.5 | 19,000 | 130 | 2,880 | 9.50 | 62.0 | 4.73
C17B-02 | 17.4 | 17.9 | 4.8 | 1.8 | 18,000 | 170 | 2,667 | 5.95 | 55.9 | 2.81

Personnalisations disponibles (exemples)

• Réducteur (gear head)
• Variantes de broche/fil
• Bornier de mise à la terre
• Roulement à billes (sur certaines variantes haute performance)

Remarques
Des dessins de cotes et des données CAD sont fournis par modèle pour faciliter l'intégration mécanique. Les documents de catalogue et autres ressources produit sont disponibles via la documentation du fabricant (C.I. TAKIRON Corporation).

Caractéristiques techniques

• Série : C17B series
• Diamètre extérieur typique : 17,4 mm
• Longueurs : dépendant du modèle (typiques 13,0 mm à 24 mm+)
• Tensions d'application : exemples 4,8 V, 6,0 V, 7,2 V, 12 V, 24 V selon le modèle
• Résistance terminale : dépendant du modèle (exemples : 1,0 Ω, 2,0 Ω, 6,0 Ω, etc.)
• Vitesses à vide : d'environ 11 700 r/min à plus de 45 000 r/min selon le modèle
• Courant à vide, courant de démarrage, couple de démarrage, rendement max et puissance : voir le tableau de la série ci‑dessus
• Options personnalisables : réducteurs, variantes de broche/fil, bornes de mise à la terre, options de roulement sur modèles sélectionnés
