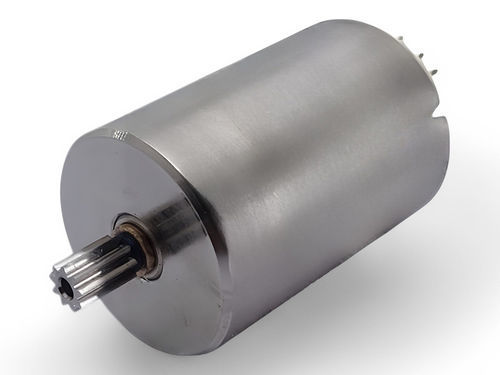

Moteur brushless C12B-09

12 V

Aperçu Les moteurs de la série C12B sont des moteurs sans balais d'un diamètre extérieur de φ12 mm. La page fournit un aperçu des spécifications de la série C12B, y compris les variantes de modèles, leur vitesse de rotation, le couple, la tension appliquée, le courant, le rendement et la puissance de sortie. Plusieurs sous-modèles (C12B-01, -02, -03, -04, -06, -07, -08, -09, -10, -11, etc.) sont répertoriés avec leurs caractéristiques électriques et mécaniques nominales. Éléments personnalisables : broche de plomb, borne de mise à la terre ; certaines variantes sont dotées d'une tête d'engrenage optionnelle. Tableau des séries de produits (modèles sélectionnés) Nom du modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension appliquée [V] | Résistance des bornes [Ω] | Vitesse de rotation à vide [r/m] | Courant à vide [mA] | Courant de démarrage [mA] | Couple de démarrage [mN･m] | Rendement [%] | Puissance [W] C12B-08 | 12 | 13.5 | 12 | 25.9 | 23,200 | 85 | 463 | 1.53 | 32.7 | 0.93 C12B-07 | 12 | 13.5 | 12 | 22.0 | 26,100 | 90 | 545 | 1.67 | 35.3 | 1.14 C12B-06 | 12 | 13.5 | 12 | 14.5 | 29 900 | 170 | 828 | 2.00 | 29.9 | 1.57 C12B-02 | 12 | 13.5 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42 C12B-01 | 12 | 13,5 | 4,5 | 3,7 | 23 000 | 130 | 1 233 | 1,84 | 45,6 | 1,11 C12B-11 | 12 | 17.5 | 12 | 24.7 | 14 700 | 77 | 486 | 2.68 | 36.2 | 1.03 C12B-10 | 12 | 17,5 | 12 | 11,2 | 20 400 | 97 | 1 071 | 4,98 | 48,9 | 2,66 C12B-09 | 12 | 17.5 | 12 | 5.6 | 30 000 | 140 | 2 139 | 7.14 | 55.4 | 5.61 C12B-04 | 12 | 17.5 | 12 | 5.6 | 30,500 | 125 | 2,143 | 7.14 | 57.5 | 5.70 C12B-03 | 12 | 17.5 | 12 | 8.0 | 28,000 | 190 | 2,857 | 6.79 | 55.1 | 4.98 Détails du produit (par blocs de modèles présents sur la page) C12B-08

• Diamètre extérieur : 12 mm
• Longueur : 13,5 mm
• Tension appliquée (nominale) : 12 V
• Résistance aux bornes : 25,9 Ω
• Vitesse de rotation à vide : 23 200 r/m
• Courant à vide : 85 mA
• Courant de démarrage : 463 mA
• Couple de démarrage : 1,53 mN･m
• Rendement : 32,7 %
• Production : 0.93 W

C12B-07

• Diamètre extérieur : 12 mm
• Longueur : 13,5 mm
• Tension appliquée (nominale) : 12 V
• Résistance aux bornes : 22,0 Ω
• Vitesse de rotation à vide : 26 100 r/m
• Courant à vide : 90 mA
• Courant de démarrage : 545 mA
• Couple de démarrage : 1,67 mN･m
• Rendement : 35,3 %
• Sortie : 1.14 W

C12B-06

• Diamètre extérieur : 12 mm
• Longueur : 13,5 mm
• Tension appliquée (nominale) : 12 V
• Résistance aux bornes : 14,5 Ω
• Vitesse de rotation à vide : 29 900 r/m
• Courant à vide : 170 mA
• Courant de démarrage : 828 mA
• Couple de démarrage : 2,00 mN･m
• Rendement : 29,9 %
• Production : 1.57 W

C12B-02

• Diamètre extérieur : 12 mm
• Longueur : 13,5 mm
• Tension appliquée (nominale) : 7.4 V
• Résistance aux bornes : 4.8 Ω
• Vitesse de rotation à vide : 26 200 r/m
• Courant à vide : 130 mA
• Courant de démarrage : 1 555 mA
• Couple de démarrage : 3.52 mN･m
• Rendement : 50,5 %
• Production : 2.42 W

C12B-01

• Diamètre extérieur : 12 mm
• Longueur : 13,5 mm
• Tension appliquée (nominale) : 4.5 V
• Résistance aux bornes : 3.7 Ω
• Vitesse de rotation à vide : 23 000 r/m
• Courant à vide : 130 mA
• Courant de démarrage : 1 233 mA
• Couple de démarrage : 1,84 mN･m
• Rendement : 45,6 %
• Sortie : 1.11 W

C12B-11

• Diamètre extérieur : 12 mm
• Longueur : 17,5 mm
• Tension appliquée (nominale) : 12 V
• Résistance aux bornes : 24,7 Ω
• Vitesse de rotation à vide : 14 700 r/m
• Courant à vide : 77 mA
• Courant de démarrage : 486 mA
• Couple de démarrage : 2,68 mN･m
• Rendement : 36,2 %
• Sortie : 1.03 W

C12B-10

• Diamètre extérieur : 12 mm
• Longueur : 17,5 mm
• Tension appliquée (nominale) : 12 V
• Résistance aux bornes : 11,2 Ω
• Vitesse de rotation à vide : 20 400 r/m
• Courant à vide : 97 mA
• Courant de démarrage : 1 071 mA
• Couple de démarrage : 4.98 mN･m
• Rendement : 48,9 %
• Production : 2.66 W

C12B-09

• Diamètre extérieur : 12 mm
• Longueur : 17,5 mm
• Tension appliquée (nominale) : 12 V
• Résistance aux bornes : 5.6 Ω
• Vitesse de rotation à vide : 30 000 r/m
• Courant à vide : 140 mA
• Courant de démarrage : 2 139 mA
• Couple de démarrage : 7,14 mN･m
• Rendement : 55,4 %
• Production : 5.61 W

C12B-04

• Diamètre extérieur : 12 mm
• Longueur : 17,5 mm
• Tension appliquée (nominale) : 12 V
• Résistance aux bornes : 5.6 Ω
• Vitesse de rotation à vide : 30 500 r/m
• Courant à vide : 125 mA
• Courant de démarrage : 2 143 mA
• Couple de démarrage : 7,14 mN･m
• Rendement : 57,5 %
• Sortie : 5.70 W

C12B-03

• Diamètre extérieur : 12 mm
• Longueur : 17,5 mm
• Tension appliquée (nominale) : 12 V
• Résistance aux bornes : 8,0 Ω
• Vitesse de rotation à vide : 28 000 r/m
• Courant à vide : 190 mA
• Courant de démarrage : 2 857 mA
• Couple de démarrage : 6,79 mN･m
• Rendement : 55,1 %
• Sortie : 4.98 W

Eléments personnalisables (série)

• Goupille de plomb
• Borne de mise à la terre
• Tête d'engrenage (disponible pour certains sous-modèles)

Caractéristiques / spécifications techniques

• Nom de la série : C12B
• Diamètre extérieur : φ12 mm
• Les variations du modèle comprennent (non exhaustif) : C12B-01, -02, -03, -04, -06, -07, -08, -09, -10, -11
• Plage de longueur (exemples) : 13.5 mm, 17,5 mm
• Tension appliquée (exemples) : 4.5 V, 7,4 V, 12 V (varie selon le sous-modèle)
• Résistance aux bornes : exemples allant de ~3,7 Ω à ~25,9 Ω selon le modèle
• Vitesses à vide : exemples allant de ~14 700 r/m à ~30 500 r/m
• Couple de démarrage : exemples allant de ~1.53 mN･m à ~7,14 mN･m
• Rendement : exemples de ~29,9 % à ~57,5 %
• Exemples de puissance de sortie : ~0,93 W à ~5,70 W
• Options personnalisables : broche de connexion, borne de mise à la terre ; certains modèles supportent en option les têtes d'engrenage
