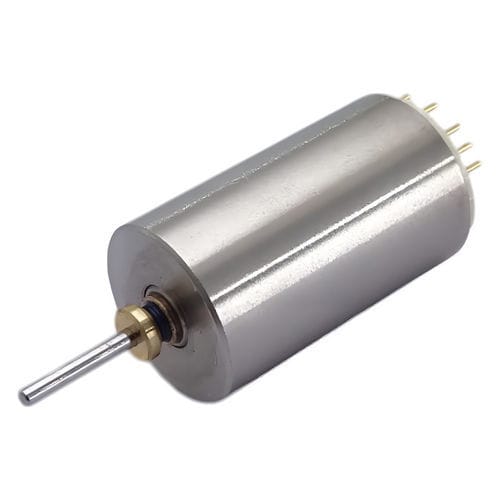

Moteur brushless C10B-01

7,4 V

Série de produit
Série C10B de moteurs sans balais (diamètre extérieur φ10,0 mm). La page présente les sous-modèles avec leurs spécifications électriques et mécaniques et indique les options personnalisables disponibles (broche de connexion, borne de mise à la terre).

Modèles disponibles et données clés de performance

• C10B-02 — Diamètre extérieur : 10,0 mm ; Longueur : 16,9 mm ; Tension appliquée : 7,4 V ; Résistance terminale : - ; Vitesse à vide : 26 200 tr/min ; Courant à vide : 130 mA ; Courant de démarrage : 1 555 mA ; Couple de démarrage : 3,52 mN·m ; Rendement max : 50,5 % ; Puissance max : 2,42 W
• C10B-05 — Diamètre extérieur : 10,0 mm ; Longueur : 16,9 mm ; Tension appliquée : 7,4 V ; Résistance terminale : 12,8 Ω ; Vitesse à vide : 17 100 tr/min ; Courant à vide : 77 mA ; Courant de démarrage : 580 mA ; Couple de démarrage : 1,80 mN·m ; Rendement max : 40,4 % ; Puissance max : 0,81 W
• C10B-04 — Diamètre extérieur : 10,0 mm ; Longueur : 16,9 mm ; Tension appliquée : 7,4 V ; Résistance terminale : 8,3 Ω ; Vitesse à vide : 21 300 tr/min ; Courant à vide : 103 mA ; Courant de démarrage : 890 mA ; Couple de démarrage : 2,31 mN·m ; Rendement max : 43,5 % ; Puissance max : 1,29 W
• C10B-01 — Diamètre extérieur : 10,0 mm ; Longueur : 16,9 mm ; Tension appliquée : 7,4 V ; Résistance terminale : 5,6 Ω ; Vitesse à vide : 29 000 tr/min ; Courant à vide : 170 mA ; Courant de démarrage : 1 321 mA ; Couple de démarrage : 2,44 mN·m ; Rendement max : 41,1 % ; Puissance max : 1,86 W

Éléments personnalisables / optionnels

• Broche de connexion (lead pin)
• Borne de mise à la terre

Détails du produit par modèle

• Chaque fiche modèle comporte une image principale et des vignettes de galerie présentant plusieurs vues.
• Les sections détaillées reproduisent le tableau des spécifications pour chaque sous-modèle et listent les mêmes options personnalisables (broche de connexion, borne de mise à la terre).

Caractéristiques techniques / spécifications

• Série : C10B (moteurs sans balais diamètre extérieur nominal 10,0 mm)
• Longueur nominale typique (exemple) : 16,9 mm
• Tension nominale indiquée : 7,4 V
• Plage de performances selon les sous-modèles : vitesses à vide ~17 100–29 000 tr/min ; puissances max ~0,81–2,42 W ; rendements max ~40,4–50,5 %
• Exemples de couple de démarrage : 1,80–3,52 mN·m
• Les courants à vide et de démarrage varient selon le modèle (valeurs indiquées ci-dessus par modèle)
• Éléments personnalisables : broche de connexion, borne de mise à la terre
• Contexte d'application référencé : hobby/servo (série répertoriée dans la catégorie Brushless motors)
