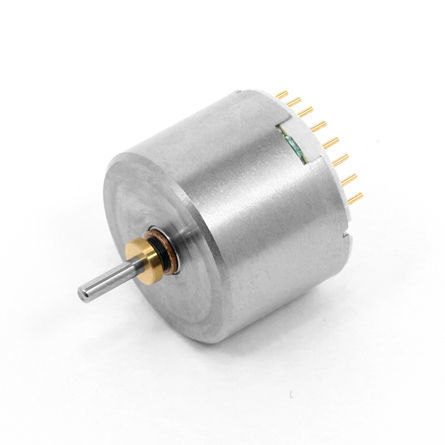

Moteur brushless C17B-13

DCBLDC7,4 V

Aperçu La série C17B des moteurs sans balais C.I. TAKIRON (diamètre extérieur φ17,4 mm) - une famille de produits de petits moteurs à courant continu sans balais pour des applications telles que les micro-soufflantes et les petits ventilateurs. La série comprend plusieurs sous-modèles (par exemple C17B-23, C17B-22, C17B-07, etc.) dont les longueurs, les tensions nominales et les performances (vitesse à vide, courants, courant de démarrage, couple de démarrage, efficacité et rendement) varient. Modèles disponibles et spécifications électriques/mécaniques (par modèle) C17B-23 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 13.0 Tension appliquée [V] : 4.8 Résistance des bornes [Ω] : 6.0 A vide - Vitesse de rotation [r/m] : 11 700 - Courant [mA] : 86 Démarrage - Courant [mA] : 804 - Couple [mN-m] : 2,51 Rendement [%] : 45.3 Puissance [W] : 0.8 C17B-22 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 13.0 Tension appliquée [V] : 4.8 Résistance des bornes [Ω] : 1.0 A vide - Vitesse de rotation [r/m] : 25 000 - Courant [mA] : 217 Démarrage - Courant [mA] : 4 848 - Couple [mN-m] : 8,11 Rendement [%] : 62,2 Rendement [W] : 5.3 C17B-07 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 13.0 Tension appliquée [V] : 4.8 Résistance des bornes [Ω] : 1.8 A vide - Vitesse de rotation [r/m] : 17 000 - Courant [mA] : 145 Démarrage - Courant [mA] : 2 667 - Couple [mN-m] : 6,43 Rendement [%] : 58.8 Puissance [W] : 2,86 C17B-25 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 6,8 Résistance des bornes [Ω] : 7,9 A vide - Vitesse de rotation [r/m] : 11 100 - Courant [mA] : 75 Démarrage - Courant [mA] : 866 - Couple [mN-m] : 4.23 Rendement [%] : 49.8 Sortie [W] : 1.23 C17B-24 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 6,8 Résistance des bornes [Ω] : 2,0 A vide - Vitesse de rotation [r/m] : 17 100 - Courant [mA] : 113 Démarrage - Courant [mA] : 3 400 - Couple [mN-m] : 12.1 Rendement [%] : 66,9 Puissance [W] : 5.40 C17B-16 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 7,4 Résistance des bornes [Ω] : 2,3 A vide - Vitesse de rotation [r/m] : 27 200 - Courant [mA] : 146 Démarrage - Courant [mA] : 3 217 - Couple [mN-m] : 7,62 Rendement [%] : 61,9 Rendement [W] : 5.43 C17B-13 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 7,4 Résistance des bornes [Ω] : 1.8 A vide - Vitesse de rotation [r/m] : 24 250 - Courant [mA] : 150 Démarrage - Courant [mA] : 4 111 - Couple [mN-m] : 11.12 Rendement [%] : 65,4 Puissance [W] : 7,06 C17B-18 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 6,8 Résistance des bornes [Ω] : 1.2 A vide - Vitesse de rotation [r/m] : 27 200 - Courant [mA] : 200 Démarrage - Courant [mA] : 5 667 - Couple [mN-m] : 12.59 Rendement [%] : 66,0 Puissance [W] : 8,97 C17B-06 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 6,0 Résistance des bornes [Ω] : 2,1 A vide - Vitesse de rotation [r/m] : 19 250 - Courant [mA] : 110 Démarrage - Courant [mA] : 2 857 - Couple [mN-m] : 7,86 Rendement [%] : 64,6 Rendement [W] : 3.96 C17B-09 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 15.6 Tension appliquée [V] : 6,0 Résistance des bornes [Ω] : 2,8 A vide - Vitesse de rotation [r/m] : 18 250 - Courant [mA] : 108 Démarrage - Courant [mA] : 2 143 - Couple [mN-m] : 6,07 Rendement [%] : 60,1 Puissance [W] : 2,90 C17B-29 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 12.0 Résistance des bornes [Ω] : 8,8 A vide - Vitesse de rotation [r/m] : 12 800 - Courant [mA] : 72 Démarrage - Courant [mA] : 1 364 - Couple [mN-m] : 10.95 Rendement [%] : 59.3 Puissance [W] : 3.67 C17B-28 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 12.0 Résistance des bornes [Ω] : 1.55 A vide - Vitesse de rotation [r/m] : 31 000 - Courant [mA] : 168 Démarrage - Courant [mA] : 7 742 - Couple [mN-m] : 27,39 Rendement [%] : 72,7 Puissance [W] : 22,2 C17B-27 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 7,4 Résistance des bornes [Ω] : 7,82 A vide - Vitesse de rotation [r/m] : 12 300 - Courant [mA] : 70 Démarrage - Courant [mA] : 946 - Couple [mN-m] : 4.66 Rendement [%] : 53.0 Sortie [W] : 1.50 C17B-26 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 7,4 Résistance des bornes [Ω] : 1.26 A vide - Vitesse de rotation [r/m] : 31 800 - Courant [mA] : 192 Démarrage - Courant [mA] : 5 873 - Couple [mN-m] : 12.21 Rendement [%] : 67,1 Puissance [W] : 10.2 C17B-20 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 12.0 Résistance des bornes [Ω] : 1.0 A vide - Vitesse de rotation [r/m] : 36 000 - Courant [mA] : 173 Démarrage - Courant [mA] : 12 371 - Couple [mN-m] : 38.29 Rendement [%] : 77,7 Puissance [W] : 36.10 C17B-19 Diamètre extérieur [mm] : 17.4 Longueur [mm] : 17.9 Tension appliquée [V] : 24,0 Résistance des bornes [Ω] : 2,4 A vide - Vitesse de rotation [r/m] : 45 450 - Courant [mA] : 150 Démarrage - Courant [mA] : 9 959 - Couple [mN-m] : 48.72 Rendement [%] : 77,0 Rendement [W] : 57.99 Notes de la galerie Chaque modèle dispose d'une galerie d'images (exemples : les photos principales du produit et les vignettes sont fournies pour chaque modèle sur la liste des produits). Eléments personnalisables / optionnels (notes par modèle)

• De nombreux modèles de C17B comportent des éléments personnalisables tels que : Tête d'engrenage, broche de plomb, borne de mise à la terre, roulement à billes (pour certains modèles), fil de plomb (sur certains modèles plus grands).
• Tous les modèles n'offrent pas les mêmes options personnalisées ; les étiquettes personnalisables sont indiquées sur chaque fiche de modèle.

Utilisations typiques Petits ventilateurs, micro-soufflantes, appareils portables nécessitant des moteurs sans balais compacts (les exemples notés pour certains sous-modèles incluent des applications telles que les ventilateurs intégrés dans les wearables ou les petits ventilateurs de masque). Caractéristiques / spécifications techniques

• Diamètre extérieur de la série : φ17,4 mm (nominal pour la série C17B).
• Longueurs disponibles : par exemple 13,0 mm, 15,6 mm, 17,9 mm selon le sous-modèle.
• Gamme de tension appliquée parmi les modèles : les exemples incluent des conceptions de 3 V-24 V (modèles spécifiques évalués à 4,8 V, 6,0 V, 6,8 V, 7,4 V, 12 V, 24 V selon le sous-modèle).
• Résistance aux bornes : varie selon le modèle (exemples : gamme de 0,8 à 9 Ω indiquée pour l'ensemble des modèles).
• Vitesse à vide, courant à vide, courant de démarrage, couple de démarrage, rendement et puissance de sortie : fournis par sous-modèle (voir chaque bloc de modèles ci-dessus pour les valeurs exactes).
• Options personnalisables : réducteur, broche de plomb, borne de mise à la terre, fil de plomb, roulement à billes sur certains modèles.
• Les fiches techniques/la CAO et les dessins des dimensions externes sont fournis par modèle sur les pages produits (téléchargements référencés sur le site). Aucun détail de contact ou de communication avec le fournisseur n'est inclus ici.
