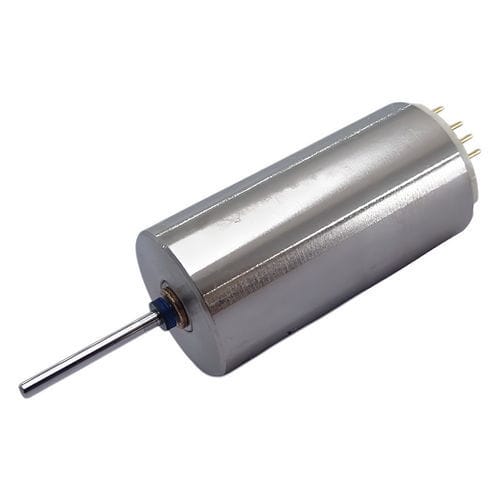

Moteur brushless C10C-02

DC12 Vsur mesure

Présentation La série C10C regroupe des moteurs brushless d'un diamètre extérieur φ10,0 mm et d'une longueur arbre-à-arbre typique de 20,0 mm. Plusieurs sous-modèles diffèrent par la longueur, la tension d'alimentation, la résistance de terminal, la vitesse/courant à vide, le courant de démarrage, le couple maximal, le rendement et la puissance de sortie. Les pages produits fournissent les spécifications par modèle et une galerie d'images.

Tableau de la série
Modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension d'alimentation [V] | Résistance de terminaison [Ω] | Vitesse à vide [r/m] | Courant à vide [mA] | Courant de démarrage [mA] | Couple max [mN·m] | Rendement [%] | Puissance [W]
C10C-05 | 10,0 | 20,0 | 7,4 | - | 17 200 | 89 | 754 | 2,41 | 43,1 | 1,08
C10C-04 | 10,0 | 20,0 | 7,4 | 3,5 | 27 100 | 152 | 2 133 | 4,80 | 53,7 | 3,40
C10C-02 | 10,0 | 20,0 | 12 | 7,1 | 34 000 | 145 | 1 690 | 4,76 | 50,0 | 4,24
C10C-01 | 10,0 | 20,0 | 7,4 | 4,8 | 26 200 | 165 | 1 542 | 3,32 | 45,3 | 2,28

Éléments personnalisables

• Broche (lead pin)
• Bornier de mise à la terre

Caractéristiques techniques

• Nom de la série : C10C (diamètre extérieur φ10,0 mm)
• Longueur typique arbre-à-arbre : 20,0 mm (variable selon le sous-modèle)
• Tension d'alimentation : modèles disponibles en 7,4 V et 12 V (voir valeurs par modèle)
• Résistance de terminaison : spécifiée par modèle (certaines valeurs non spécifiées)
• Performance à vide : vitesse de rotation et courant fournis par modèle (r/m et mA)
• Courant de démarrage : indiqué par modèle (mA)
• Performance maximale : couple maximal (mN·m), rendement (%) et puissance de sortie (W) listés par modèle
• Sous-modèles disponibles et données clés :
  • C10C-05 — Tension 7,4 V ; À vide 17 200 r/m à 89 mA ; Courant de démarrage 754 mA ; Couple max 2,41 mN·m ; Rendement 43,1 % ; Puissance 1,08 W
  • C10C-04 — Tension 7,4 V ; Résistance 3,5 Ω ; À vide 27 100 r/m à 152 mA ; Courant de démarrage 2 133 mA ; Couple max 4,80 mN·m ; Rendement 53,7 % ; Puissance 3,40 W
  • C10C-02 — Tension 12 V ; Résistance 7,1 Ω ; À vide 34 000 r/m à 145 mA ; Courant de démarrage 1 690 mA ; Couple max 4,76 mN·m ; Rendement 50,0 % ; Puissance 4,24 W
  • C10C-01 — Tension 7,4 V ; Résistance 4,8 Ω ; À vide 26 200 r/m à 165 mA ; Courant de démarrage 1 542 mA ; Couple max 3,32 mN·m ; Rendement 45,3 % ; Puissance 2,28 W
• Galerie : chaque fiche comprend une galerie d'images en haute résolution avec vignettes
• Documentation : pages produits renvoient aux catalogues et téléchargements (PDF disponibles depuis la fiche)
