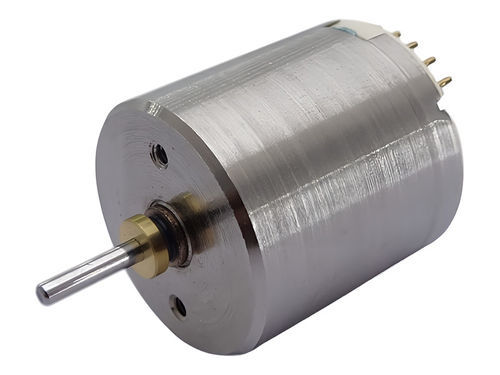

Moteur brushless C17B-28

BLDC12 Vde petite taille

Présentation
La série C17B de moteurs brushless par C.I. TAKIRON. Diamètre extérieur de la série : 17.4 mm. Applications typiques : petits ventilateurs, micro-souffleurs et autres dispositifs compacts entraînés par moteur. Plusieurs sous-modèles sont disponibles avec des longueurs, tensions d'alimentation, résistances terminales, vitesses/courants à vide, courants/couples de démarrage et caractéristiques d'efficacité/puissance maximales différentes.

Modèles et caractéristiques clés (tableau)
Nom du modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension d'alimentation [V] | Résistance terminale [Ω] | Vitesse à vide [tr/min] | Courant à vide [mA] | Courant de démarrage [mA] | Couple de démarrage [mN·m] | Rendement max [%] | Puissance max [W]
C17B-23 | 17.4 | 13.0 | 4.8 | 6.0 | 11,700 | 86 | 804 | 2.51 | 45.3 | 0.8
C17B-22 | 17.4 | 13.0 | 4.8 | 1.0 | 25,000 | 217 | 4,848 | 8.11 | 62.2 | 5.3
C17B-07 | 17.4 | 13.0 | 4.8 | 1.8 | 17,000 | 145 | 2,667 | 6.43 | 58.8 | 2.86
C17B-25 | 17.4 | 15.6 | 6.8 | 7.9 | 11,100 | 75 | 866 | 4.23 | 49.8 | 1.23
C17B-24 | 17.4 | 15.6 | 6.8 | 2.0 | 17,100 | 113 | 3,400 | 12.1 | 66.9 | 5.40
C17B-16 | 17.4 | 15.6 | 7.4 | 2.3 | 27,200 | 146 | 3,217 | 7.62 | 61.9 | 5.43
C17B-13 | 17.4 | 15.6 | 7.4 | 1.8 | 24,250 | 150 | 4,111 | 11.12 | 65.4 | 7.06
C17B-18 | 17.4 | 15.6 | 6.8 | 1.2 | 27,200 | 200 | 5,667 | 12.59 | 66.0 | 8.97
C17B-06 | 17.4 | 15.6 | 6.0 | 2.1 | 19,250 | 110 | 2,857 | 7.86 | 64.6 | 3.96
C17B-09 | 17.4 | 15.6 | 6.0 | 2.8 | 18,250 | 108 | 2,143 | 6.07 | 60.1 | 2.90
C17B-29 | 17.4 | 17.9 | 12 | 8.8 | 12,800 | 72 | 1,364 | 10.95 | 59.3 | 3.67
C17B-28 | 17.4 | 17.9 | 12 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2
C17B-27 | 17.4 | 17.9 | 7.4 | 7.82 | 12,300 | 70 | 946 | 4.66 | 53.0 | 1.50
C17B-26 | 17.4 | 17.9 | 7.4 | 1.26 | 31,800 | 192 | 5,873 | 12.21 | 67.1 | 10.2
C17B-19 | 17.4 | 17.9 | 24 | 2.4 | 45,450 | 150 | 9,959 | 48.72 | 77.0 | 57.99
C17B-20 | 17.4 | 17.9 | 12 | 1.0 | 36,000 | 173 | 12,371 | 38.29 | 77.7 | 36.10
C17B-11 | 17.4 | 17.9 | 12 | 3.9 | 18,100 | 137 | 3,117 | 18.04 | 62.5 | 8.55
C17B-12 | 17.4 | 17.9 | 12 | 7.2 | 16,300 | 140 | 1,676 | 9.90 | 50.5 | 4.22
C17B-17 | 17.4 | 17.9 | 7.4 | 1.2 | 23,500 | 220 | 6,435 | 18.05 | 66.4 | 11.11
C17B-15 | 17.4 | 17.9 | 7.4 | 1.8 | 23,200 | 147 | 4,111 | 11.64 | 65.8 | 7.07
C17B-05 | 17.4 | 17.9 | 7.2 | 2.5 | 19,000 | 130 | 2,880 | 9.50 | 62.0 | 4.73
C17B-02 | 17.4 | 17.9 | 4.8 | 1.8 | 18,000 | 170 | 2,667 | 5.95 | 55.9 | 2.81

Personnalisation / Options (général)

• Certains modèles proposent des réducteurs en option.
• Variantes avec broche de connexion ou fils de connexion selon le modèle.
• Une borne de mise à la terre est disponible sur certains modèles.
• Certains modèles acceptent des roulements à billes ou d'autres options mécaniques (selon modèle).

Remarques
Les valeurs indiquées par modèle : diamètre extérieur, longueur, tension d'alimentation, résistance terminale, vitesse/courant à vide, courant/couple de démarrage, rendement maximal et puissance de sortie. Pour les plans mécaniques détaillés et les données CAO, consultez la documentation officielle du fabricant ou les sections de téléchargement fournies par celui-ci (non incluses dans cette description).

Caractéristiques techniques

• Série : C17B series
• Diamètre extérieur : 17.4 mm (typique pour la série)
• Longueurs disponibles : 13.0 mm, 15.6 mm, 17.9 mm (selon modèle)
• Tensions d'alimentation : exemples : 4.8 V, 6.0 V, 6.8 V, 7.2–7.4 V, 12 V, 24 V
• Résistance terminale : dépend du modèle (exemples : plages 0.8–9 Ω montrées)
• Vitesses à vide : de ~11,700 tr/min à ~45,450 tr/min selon les modèles
• Courant et couple de démarrage : dépend du modèle (fourni par modèle dans le tableau de spécifications)
• Rendement maximal et puissance de sortie : fournis par modèle dans le tableau de spécifications
• Éléments personnalisables : réducteur, broche/fils, borne de mise à la terre, roulement à billes (dépend du modèle)
