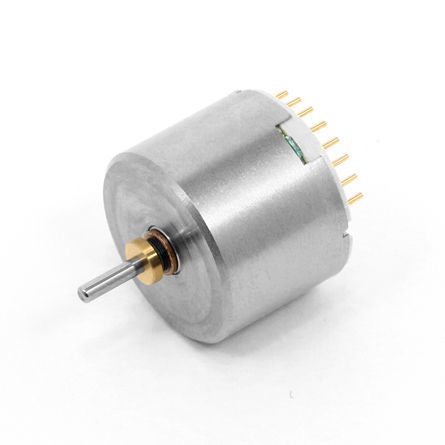

Moteur brushless C17B-16

7,4 Vpour ventilateurs

Aperçu Série de moteurs sans balais C17B (diamètre extérieur φ17,4 mm). La série comprend plusieurs sous-modèles optimisés pour différentes longueurs, tensions appliquées et points de performance ; certains sous-modèles (par exemple C17B-18) sont utilisés dans des applications de petits ventilateurs électriques tels que les masques équipés d'un ventilateur. Les pages énumèrent les spécifications électriques/mécaniques de chaque modèle (vitesse de rotation, courants, couple, efficacité, rendement) et indiquent les éléments personnalisables disponibles (tête d'engrenage, broche de plomb, borne de mise à la terre, roulement à billes pour certains modèles). Tableau des séries de produits (champs) Colonnes : Nom du modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension appliquée [V] | Résistance des bornes [Ω] | Vitesse de rotation à vide [r/m] | Courant à vide [mA] | Courant de démarrage [mA] | Couple de démarrage [mN･m] | Rendement [%] | Puissance [W] C17B-23 Nom du modèle | 17.4 | 13.0 | 4.8 | - | 11 700 | 86 | 804 | 2.51 | 45.3 | 0.8 C17B-22 Nom du modèle | 17.4 | 13.0 | 4.8 | 1.0 | 25 000 | 217 | 4 848 | 8.11 | 62.2 | 5.3 C17B-07 Nom du modèle | 17.4 | 13.0 | 4.8 | 1.8 | 17 000 | 145 | 2 667 | 6.43 | 58.8 | 2.86 C17B-25 Nom du modèle | 17.4 | 15.6 | 6.8 | 7.9 | 11 100 | 75 | 866 | 4.23 | 49.8 | 1.23 C17B-24 Nom du modèle | 17.4 | 15.6 | 6.8 | 2.0 | 17 100 | 113 | 3 400 | 12.1 | 66.9 | 5.40 C17B-16 Nom du modèle | 17,4 | 15,6 | 7,4 | 2,3 | 27 200 | 146 | 3 217 | 7,62 | 61,9 | 5,43 C17B-13 Nom du modèle | 17.4 | 15.6 | 7.4 | 1.8 | 24 250 | 150 | 4 111 | 11.12 | 65.4 | 7.06 C17B-18 Nom du modèle | 17.4 | 15.6 | 6.8 | 1.2 | 27 200 | 200 | 5 667 | 12.59 | 66.0 | 8.97 C17B-06 Nom du modèle | 17.4 | 15.6 | 6.0 | 2.1 | 19 250 | 110 | 2 857 | 7.86 | 64.6 | 3.96 C17B-09 Nom du modèle | 17.4 | 15.6 | 6.0 | 2.8 | 18 250 | 108 | 2 143 | 6.07 | 60.1 | 2.90 C17B-29 Nom du modèle | 17.4 | 17.9 | 12 | 8.8 | 12 800 | 72 | 1 364 | 10.95 | 59.3 | 3.67 C17B-28 Nom du modèle | 17.4 | 17.9 | 12 | 1.55 | 31,000 | 168 | 7,742 | 27.39 | 72.7 | 22.2 C17B-27 Nom du modèle | 17.4 | 17.9 | 7.4 | 7.82 | 12 300 | 70 | 946 | 4.66 | 53.0 | 1.50 C17B-26 Nom du modèle | 17.4 | 17.9 | 7.4 | 1.26 | 31 800 | 192 | 5 873 | 12.21 | 67.1 | 10.2 C17B-20 Nom du modèle | 17.4 | 17.9 | 12 | 1.0 | 36 000 | 173 | 12 371 | 38.29 | 77.7 | 36.10 C17B-19 Nom du modèle | 17.4 | 17.9 | 24 | 2.4 | 45 450 | 150 | 9 959 | 48.72 | 77.0 | 57.99 Notes sur les "éléments personnalisables" par modèle (tels que listés par modèle) Les modèles C17B listent les éléments personnalisables disponibles tels que : tête d'engrenage, goupille de plomb, borne de mise à la terre, roulement à billes (sur certains modèles), variantes de borne de mise à la terre uniquement sur certains modèles. Les étiquettes personnalisables spécifiques varient selon le modèle. caractéristiques / spécifications techniques

• Série : C17B (diamètre extérieur 17,4 mm)
• Tensions appliquées typiques indiquées par modèle (exemples : 4,8 V, 6,8 V, 7.4 V, 12 V, 24 V)
• Caractéristiques électriques fournies par modèle : résistance terminale (Ω), vitesse de rotation à vide (r/min), courant à vide (mA), courant de démarrage (mA), couple de démarrage (mN-m), rendement maximal (%) et puissance maximale (W)
• Les longueurs varient selon le sous-modèle (exemples dans le tableau : 13,0 mm, 15,6 mm, 17.9 mm, 12,0 mm)
• Applications cibles : petits ventilateurs électriques et autres utilisations de moteurs miniatures (la série contient des sous-modèles pour les masques équipés de ventilateurs et autres dispositifs similaires)
• Personnalisations disponibles (selon le modèle) : tête d'engrenage, broche de connexion, fil de connexion, borne de mise à la terre, roulement à billes
• Les fiches techniques par modèle comprennent la vitesse de rotation, le couple, l'intensité, le rendement et la puissance (voir les entrées par modèle ci-dessus)
