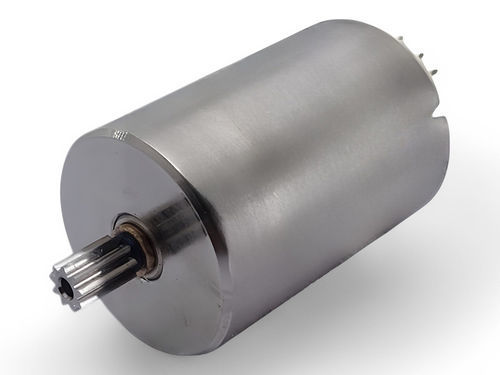

Moteur brushless C12B-04

12 V

Vue d'ensemble Les moteurs de la série C12B sont des moteurs sans balais d'un diamètre extérieur de 12 mm. La série comprend plusieurs sous-modèles avec des longueurs et des caractéristiques électriques/mécaniques différentes. Les principales spécifications fournies par sous-modèle comprennent le diamètre extérieur, la longueur, la tension appliquée, la résistance aux bornes, la vitesse de rotation à vide, le courant à vide, le courant de démarrage, le couple de démarrage, le rendement et la puissance de sortie. Série de produits - Caractéristiques principales Colonnes : Modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension appliquée [V] | Résistance aux bornes [Ω] | Vitesse de rotation à vide [r/m] | Courant à vide [mA] | Courant de démarrage [mA] | Couple de démarrage [mN･m] | Rendement [%] | Puissance de sortie [W] C12B-08 | 12 | 13.5 | 12 | 25.9 | 23,200 | 85 | 463 | 1.53 | 32.7 | 0.93 C12B-07 | 12 | 13.5 | 12 | 22.0 | 26,100 | 90 | 545 | 1.67 | 35.3 | 1.14 C12B-06 | 12 | 13.5 | 12 | 14.5 | 29 900 | 170 | 828 | 2.00 | 29.9 | 1.57 C12B-02 | 12 | 13.5 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42 C12B-01 | 12 | 13,5 | 4,5 | 3,7 | 23 000 | 130 | 1 233 | 1,84 | 45,6 | 1,11 C12B-11 | 12 | 17.5 | 12 | 24.7 | 14 700 | 77 | 486 | 2.68 | 36.2 | 1.03 C12B-10 | 12 | 17,5 | 12 | 11,2 | 20 400 | 97 | 1 071 | 4,98 | 48,9 | 2,66 C12B-09 | 12 | 17.5 | 12 | 5.6 | 30 000 | 140 | 2 139 | 7.14 | 55.4 | 5.61 C12B-04 | 12 | 17.5 | 12 | 5.6 | 30,500 | 125 | 2,143 | 7.14 | 57.5 | 5.70 C12B-03 | 12 | 17.5 | 8.0 | 2.8 | 28,000 | 190 | 2,857 | 6.79 | 55.1 | 4.98 Articles personnalisables

• Goupille de plomb
• Borne de mise à la terre
• Tête d'engrenage (disponible pour certains modèles)
• Roulement à billes (disponible pour certains modèles)
• Options de fil de plomb (disponibles pour certains modèles)

caractéristiques / spécifications techniques

• Diamètre extérieur : 12 mm
• Longueurs disponibles : typiquement 13,5 mm et 17,5 mm
• Tension appliquée : différente selon le sous-modèle (exemples : 4,5 V, 7,4 V, 12 V)
• Résistance aux bornes : environ 2,8 Ω à 25,9 Ω selon le modèle
• Vitesse de rotation à vide : environ 14 700 à 30 000 r/min selon les modèles
• Courant à vide : env. 77 mA à 190 mA
• Courant de démarrage : jusqu'à environ 2 857 mA (variable selon le modèle)
• Couple de démarrage : environ 1,03 à 7,14 mN-m
• Rendement : env. 29% à 57% selon la configuration
• Puissance de sortie : environ 0,93 W à 5,70 W pour l'ensemble de la série
• Les options personnalisables comprennent la broche de connexion, la borne de mise à la terre, la tête d'engrenage, le roulement à billes et le fil de connexion
