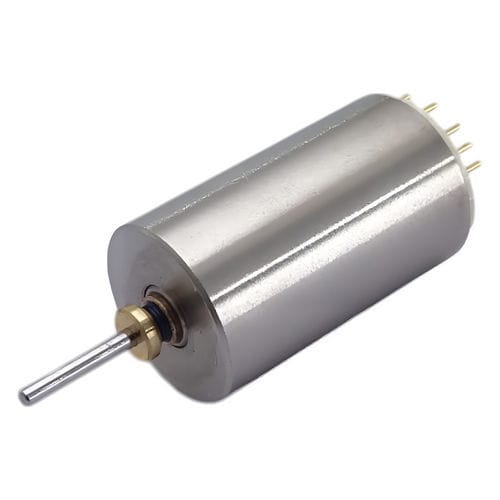

Moteur brushless C10B-04

7,4 Vcompactmicro

Présentation
La série C10B de C.I. TAKIRON est une famille de moteurs brushless micro d'un diamètre extérieur de φ10,0 mm, conçue pour des applications d'entraînement compactes telles que servos de loisir et petits actionneurs. Plusieurs sous-modèles (C10B-01, C10B-02, C10B-04, C10B-05) offrent des caractéristiques différentes de couple, vitesse et électriques pour s'adapter aux besoins applicatifs. Les dessins d'ensemble et les données CAO sont disponibles en téléchargement par modèle.

Tableau de la série
Nom du modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension appliquée [V] | Résistance de terminal [Ω] | Vitesse à vide [tr/min] | Courant à vide [mA] | Courant de démarrage [mA] | Couple de démarrage [mN·m] | Rendement max [%] | Puissance [W]
C10B-02 | 10.0 | 16.9 | 7.4 | 4.8 | 26,200 | 130 | 1,555 | 3.52 | 50.5 | 2.42
C10B-05 | 10.0 | 16.9 | 7.4 | 12.8 | 17,100 | 77 | 580 | 1.80 | 40.4 | 0.81
C10B-04 | 10.0 | 16.9 | 7.4 | 8.3 | 21,300 | 103 | 890 | 2.31 | 43.5 | 1.29
C10B-01 | 10.0 | 16.9 | 7.4 | 5.6 | 29,000 | 170 | 1,321 | 2.44 | 41.1 | 1.86

Détails produit (par modèle)
C10B-02

• Diamètre extérieur : 10.0 mm
• Longueur : 16.9 mm
• Tension appliquée : 7.4 V
• Résistance de terminal : 4.8 Ω
• Vitesse à vide : 26,200 tr/min
• Courant à vide : 130 mA
• Courant de démarrage : 1,555 mA
• Couple de démarrage : 3.52 mN·m
• Rendement max : 50.5 %
• Puissance : 2.42 W

C10B-05

• Diamètre extérieur : 10.0 mm
• Longueur : 16.9 mm
• Tension appliquée : 7.4 V
• Résistance de terminal : 12.8 Ω
• Vitesse à vide : 17,100 tr/min
• Courant à vide : 77 mA
• Courant de démarrage : 580 mA
• Couple de démarrage : 1.80 mN·m
• Rendement max : 40.4 %
• Puissance : 0.81 W

C10B-04

• Diamètre extérieur : 10.0 mm
• Longueur : 16.9 mm
• Tension appliquée : 7.4 V
• Résistance de terminal : 8.3 Ω
• Vitesse à vide : 21,300 tr/min
• Courant à vide : 103 mA
• Courant de démarrage : 890 mA
• Couple de démarrage : 2.31 mN·m
• Rendement max : 43.5 %
• Puissance : 1.29 W

C10B-01

• Diamètre extérieur : 10.0 mm
• Longueur : 16.9 mm
• Tension appliquée : 7.4 V
• Résistance de terminal : 5.6 Ω
• Vitesse à vide : 29,000 tr/min
• Courant à vide : 170 mA
• Courant de démarrage : 1,321 mA
• Couple de démarrage : 2.44 mN·m
• Rendement max : 41.1 %
• Puissance : 1.86 W

Options personnalisables

• Broche de connexion (lead pin)
• Borne de mise à la terre

Informations supplémentaires
Les dessins d'ensemble et les fichiers CAO (gratuits) sont fournis pour chaque modèle. Les sous-modèles sont adaptés aux servos de loisir et aux petites applications d'entraînement ; choisissez le modèle en fonction des exigences de vitesse, de couple et électriques.

Caractéristiques techniques

• Nom de la série : C10B
• Fabricant / Marque : C.I. TAKIRON Corporation
• Diamètre extérieur (commun) : 10.0 mm
• Longueur typique : 16.9 mm
• Tension nominale appliquée : 7.4 V
• Plage de résistance terminal (exemples) : 4.8 Ω (C10B-02) à 12.8 Ω (C10B-05)
• Plage de vitesses à vide : ~17,100 à 29,000 tr/min selon le modèle
• Plage de puissance de sortie (exemples) : ~0.81 W à 2.42 W (par modèle)
• Options personnalisables : broche de connexion, borne de mise à la terre
