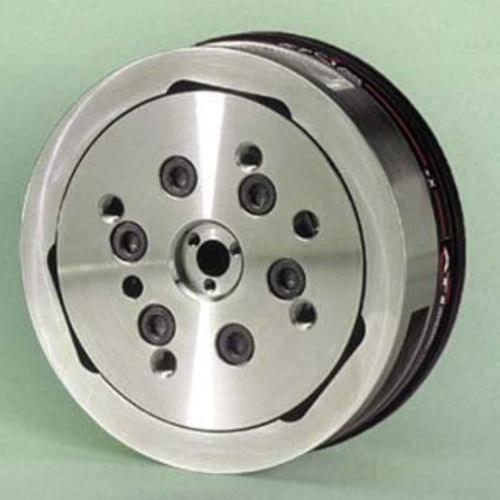

Capteur de force et de couple 6 axes Deltaanalogique0-10 VRS-485
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- 6 axes
- Sortie
- analogique, 0-10 V, CAN, EtherCAT P, Ethernet, ProfiNet, RS-422, RS-485
- Applications
- pour robots
- Force
600 N
- Couple
60 Nm
(44,25 ft.lb)
Description
Présentation
Spécifications clés (résumé)
Caractéristiques techniques & applications
- Plateforme de mesure force/couple 6 axes mesurant Fx, Fy, Fz, Tx, Ty, Tz. Charge nominale 660 N / 60 Nm avec plages par axe adaptées aux besoins d'équilibrage force/couple.
- Format industriel avec électronique intégrée pour une intégration mécanique et électrique simplifiée dans bancs d'essai, cellules robotisées et lignes d'automatisation.
- Sortie analogique (±10 V) pour retour temps réel compatible PLC, contrôleurs de mouvement et systèmes d'acquisition ; interfaces numériques/réseau disponibles en variantes.
- Haute résistance mécanique : usiné par EDM dans de l'acier inoxydable à limite d'élasticité élevée. Les valeurs maximales de surcharge par axe varient d'environ 4,1× à 18,8× la capacité nominale selon l'axe.
- Rapport signal/bruit élevé : jauges de contrainte en silicium et amplification embarquée pour des mesures à faible bruit et haute fidélité.
- Indice de protection par défaut IP20 pour environnements industriels ou laboratoires contrôlés ; variantes IP65 et IP68 disponibles pour conditions plus sévères.
Spécifications clés (résumé)
- Plage de mesure : 660 N / 60 Nm
- Plages (Force X/Y) : ±660 N
- Plages (Couple X/Y) : ±60 Nm
- Plage (Force Z) : ±1980 N
- Plage (Couple Z) : ±60 Nm
- Résolution (Force X/Y) : 0,03125 N
- Résolution (Couple X/Y) : 0,002 Nm
- Résolution (Force Z) : 0,0625 N
- Résolution (Couple Z) : 0,002 Nm
- Surcharges uniaxes : Force X/Y ±3700 N ; Force Z ±10000 N ; Couple X/Y ±280 Nm ; Couple Z ±400 Nm
- Rigidité calculée : Force X/Y 3,6×10^7 N/m ; Force Z 5,9×10^7 N/m ; Couple X/Y 5,2×10^4 Nm/rad ; Couple Z 9,1×10^4 Nm/rad
- Fréquence de résonance : Fx/Fy/Tz 1500 Hz ; Fz/Tx/Ty 1700 Hz
- Dimensions : Hauteur 33,3 mm ; Diamètre 94,5 mm ; Poids 0,913 kg
- Interface (par défaut) : Analogique (±10 V) ; Connecteur : Hirose 20 broches
- Indice de protection (par défaut) : IP20 (variantes IP65 / IP68 disponibles)
- Précision : 0,75–1,25 % de l'échelle pleine (variable selon axe)
- Latence : <1 ms ; Taux d'échantillonnage : 40 kHz (taux effectif par axe dépend de l'allocation des canaux DAQ)
Caractéristiques techniques & applications
- Famille / modèle : Delta Force/Torque Sensor (plusieurs variantes d'interface et d'IP disponibles)
- Options de connectivité (variantes) : EtherCAT, RS485, Ethernet/RS422, EtherNet/IP/CAN, PROFINET en plus de l'analogique ±10 V
- Matériaux & construction : acier inoxydable haute résistance, fabrication EDM de précision pour une performance reproductible
- Conçu pour : assemblage robotisé et automatisation, contrôle de force en temps réel, systèmes haptiques, recherche en réadaptation et biomécanique, bancs d'essai industriels
- Références typiques (exemples) : 9105‑TIF‑DELTA ; 9105‑TIF‑DELTA‑IP65 ; 9105‑TIF‑DELTA‑IP68 ; 9105‑ECAT3‑DELTA ; 9105‑NETRS‑DELTA
- Remarques pour l'intégration : choisir la variante IP et interface selon l'environnement et la compatibilité contrôleur ; prévoir l'allocation des canaux DAQ pour obtenir le taux d'échantillonnage effectif requis sur six axes.
