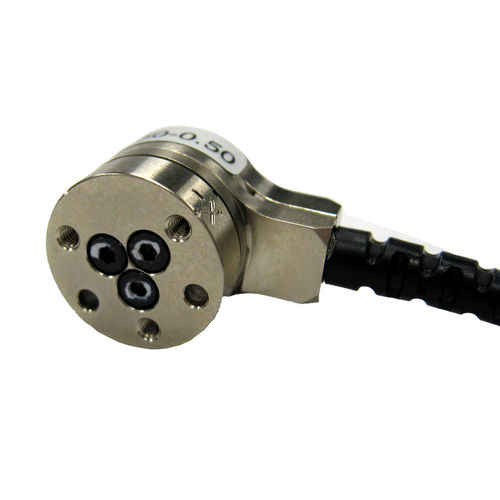

Capteur de force et de couple 6 axes Nano17analogique0-10 Vsortie de tension
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- 6 axes
- Sortie
- analogique, 0-10 V, sortie de tension, CAN, EtherCAT P, Ethernet, ProfiNet, RS-485, RS422
- Force
50 N
- Couple
0,5 Nm
(0,37 ft.lb)
Description
Présentation du produit
Informations produit complémentaires
Caractéristiques techniques
- Mesure de force/couple 6 axes – Mesure les forces et moments Fx, Fy, Fz, Tx, Ty, Tz jusqu'à 50 N et 0,5 Nm pour des opérations de manipulation sensibles et des tâches tactiles.
- Format compact – Plus petit capteur 6 axes commercial avec électronique externe, adapté aux charges faibles à moyennes et aux espaces d'installation restreints.
- Sortie analogique (+/-10V) – Fournit un retour force/couple en temps réel, compatible avec les automates, contrôleurs et systèmes d'acquisition de données.
- Haute résistance mécanique – Construction en acier inoxydable découpé EDM ; valeurs maximales de surcharge uniaxiale comprises entre 3,1× et 13,8× la capacité nominale.
- Haut rapport signal/bruit – Les jauges de contrainte en silicium délivrent un signal ~75× plus fort que des jauges foil classiques ; amplification pour minimiser le bruit.
- Indice de protection – IP20 en standard ; variantes sélectionnées disponibles en IP65 ou IP68 selon la configuration et la sortie de câble.
Informations produit complémentaires
- Modèle affiché : Nano17-E-1.8-IFPS
- Numéro de pièce affiché : Nano17-E-1.8-IFPS
- Variantes disponibles : Nano17-E-1.8-IFPS, Nano17-E-5-IFPS, 9105-TW-NANO17-E-1.8, 9105-TW-NANO17-E-5 et options d'interface/communication (Analog mV/V, EtherCAT/RS485, Ethernet/RS422, EtherNet/IP & CAN, PROFINET) avec différentes sorties de câble et indices IP.
Caractéristiques techniques
- Plage de mesure : 50 N / 0,5 Nm
- Plage de détection : Force X/Y ±50 N ; Couple X/Y ±0,5 Nm ; Force Z ±70 N ; Couple Z ±0,5 Nm
- Résolution : Force X/Y 0,0125 N ; Couple X/Y 0,06 Nm ; Force Z 0,0125 N ; Couple Z 0,0625 Nm
- Surcharge uniaxiale : Force X/Y ±250 N ; Force Z ±480 N ; Couple X/Y ±1,6 Nm ; Couple Z ±1,8 Nm
- Rigidité : Force X/Y 8,2×10^6 N/m ; Force Z 1,1×10^7 N/m ; Couple X/Y 2,4×10^2 Nm/rad ; Couple Z 3,8×10^2 Nm/rad
- Fréquence de résonance : Fx/Fy/Tz 7200 Hz ; Fz/Tx/Ty 7200 Hz
- Hauteur : 14,5 mm ; Diamètre : 17 mm ; Poids : 0,00907 kg
- Indice de protection : IP20 (variantes IP65/IP68 disponibles)
- Communication (exemple) : Analogique (+/-10V) — autres interfaces disponibles
- Précision (échelle complète) : 0,75–1,25 % (dépend de l'axe)
- Latence : <1 ms ; Taux d'échantillonnage : 40 kHz (total ; par axe dépend du DAQ)
- Connecteur (exemple) : Amphenol rond 12 broches (selon variante)
