Capteur de force et de couple 6 axes Mini40
analogique0-10 Vsortie de tension

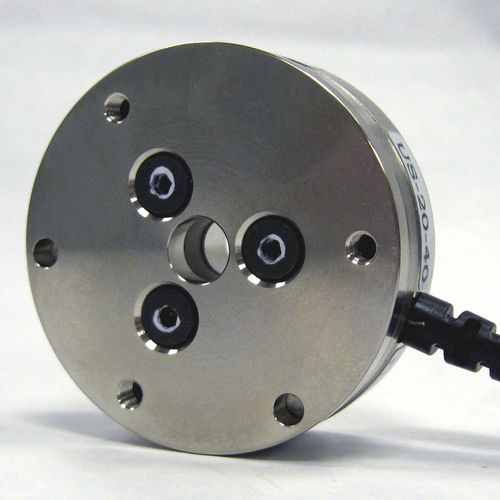

Capteur de force et de couple 6 axes - Mini40 - ATI Industrial Automation - analogique / 0-10 V / sortie de tension
Capteur de force et de couple 6 axes - Mini40 - ATI Industrial Automation - analogique / 0-10 V / sortie de tension
Capteur de force et de couple 6 axes - Mini40 - ATI Industrial Automation - analogique / 0-10 V / sortie de tension - image - 2
Capteur de force et de couple 6 axes - Mini40 - ATI Industrial Automation - analogique / 0-10 V / sortie de tension - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
6 axes
Sortie
analogique, 0-10 V, sortie de tension, CAN, EtherCAT P, Ethernet, ProfiNet, RS-422, RS-485
Applications
pour robots
Force

80 N

Couple

4 Nm
(2,95 ft.lb)

Description

Présentation
  • Mesure 6 axes de force et de couple (Fx, Fy, Fz, Tx, Ty, Tz) avec plages nominales jusqu'à 80 N (force) et 4 Nm (couple), adaptée à la micro-assemblage, au retour tactile et à l'intégration robotique.
  • Format compact : diamètre 40 mm, hauteur 12,2 mm, conception basse épaisseur avec trou central pour le passage de liaisons ou câbles et possibilité d'électronique externe.
  • Sortie analogique : signaux analogiques temps réel (+/-10V) compatibles PLC, contrôleurs et systèmes d'acquisition pour le contrôle en boucle fermée.
  • Haute résistance mécanique : usinage EDM sur acier inoxydable à limite d'élasticité élevée, avec surcharges admissibles en mono-axe de 4,2 à 18,9× la capacité nominale selon l'axe.
  • Rapport signal/bruit élevé : jauges de déformation en silicium avec amplification embarquée, assurant un signal notablement plus fort et une distorsion de bruit minimale.
  • Indice de protection de la platine d'interface : IP20 standard pour environnements contrôlés ; IP68 disponible sur certaines variantes.


Variantes et options
  • Interfaces de communication : Analogique (+/-10V), Analogique (mV/V), EtherCAT (boîtier), RS485 (boîtier), Ethernet & RS422 (boîtier), EtherNet/IP & CAN, PROFINET (selon variante).
  • Longueur et sortie de câble : sorties radiales typiques 1,8 m ou 5 m (dépend de la variante) ; la version E propose un renfort de traction du câble sur certaines configurations.
  • Options de classement IP : IP20 (standard), IP68 (variantes sélectionnées).
  • Types de connecteurs : Amphenol rond 12 broches (courant), Molex PicoBlade 8 broches (certaines variantes).
  • Références exemples : Mini40-E-1.8-IFPS et plusieurs numéros de pièce 9105-** selon interface et options de câble.


Documents & ressources
  • Disponibles sur la page produit : plans mécaniques, manuels, courbes de charge complexes, documents de configuration DAQ et logiciels, modèles CAO et fiches techniques (PDF et fichiers de données).


Caractéristiques techniques
  • Plage de mesure : 80 N / 4 Nm
  • Plage sensible : Force X/Y ±80 N ; Couple X/Y ±4 Nm ; Force Z ±240 N ; Couple Z ±4 Nm
  • Résolution : Force X/Y 0,02 N ; Couple X/Y 0,0005 Nm ; Force Z 0,04 N ; Couple Z 0,0005 Nm
  • Surcharge (axe unique) : Force X/Y ±810 N ; Force Z ±2400 N ; Couple X/Y ±19 Nm ; Couple Z ±20 Nm
  • Rigidité (calculée) : Force X/Y 1,1×10^7 N/m ; Force Z 2,0×10^7 N/m ; Couple X/Y 2,8×10^3 Nm/rad ; Couple Z 4,0×10^3 Nm/rad
  • Fréquence de résonance : Fx/Fy/Tz 3200 Hz ; Fz/Tx/Ty 4900 Hz
  • Hauteur : 12,2 mm ; Diamètre : 40 mm ; Poids : 0,0499 kg
  • Indice de la platine d'interface : IP20 (IP68 disponible sur certaines variantes)
  • Interface de communication (exemple) : Analogique (+/-10V)
  • Précision (pourcentage de l'échelle pleine) : 0,75–1,25% (variable selon l'axe)
  • Latence : <1 ms ; Taux d'échantillonnage : 40 kHz (taux effectif par axe déterminé par l'acquisition et l'allocation des canaux)
  • Connecteur : Amphenol rond 12 broches (courant)
  • Modèles types : Mini40-E-1.8-IFPS, diverses références 9105-**
