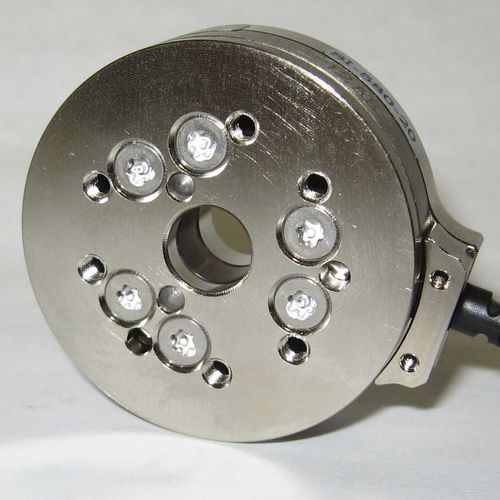

Capteur de force et de couple 6 axes Mini45
analogique0-10 Vsortie de tension

Capteur de force et de couple 6 axes - Mini45 - ATI Industrial Automation - analogique / 0-10 V / sortie de tension
Capteur de force et de couple 6 axes - Mini45 - ATI Industrial Automation - analogique / 0-10 V / sortie de tension
Capteur de force et de couple 6 axes - Mini45 - ATI Industrial Automation - analogique / 0-10 V / sortie de tension - image - 2
Capteur de force et de couple 6 axes - Mini45 - ATI Industrial Automation - analogique / 0-10 V / sortie de tension - image - 3
Capteur de force et de couple 6 axes - Mini45 - ATI Industrial Automation - analogique / 0-10 V / sortie de tension - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
6 axes
Sortie
analogique, 0-10 V, sortie de tension, CAN, EtherCAT P, Ethernet, ProfiNet, RS-422, RS-485
Applications
pour robots
Force

580 N

Couple

20 Nm
(14,75 ft.lb)

Description

Aperçu du produit
  • Mesure force/couple 6 axes – Mesure les forces et les couples selon les six degrés de liberté (Fx, Fy, Fz, Tx, Ty, Tz) avec des plages allant jusqu'à 580 N en force et 20 Nm en couple, adapté aux tests et à l'automatisation robotique.
  • Format – Conception compacte et de faible hauteur avec grande capacité, électronique externe et trou traversant permettant le passage de liaisons ou de câbles.
  • Sortie analogique (+/-10V) – Fournit un retour force/couple en temps réel, compatible avec la plupart des automates, contrôleurs et systèmes d'acquisition de données.
  • Très haute résistance – Usiné par EDM dans de l'acier inoxydable à limite d'élasticité élevée. Les valeurs maximales d'extension autorisée varient d'environ 5,7 à 25,3 fois les capacités nominales selon l'axe.
  • Rapport signal/bruit élevé – Les jauges de contrainte en silicium fournissent un signal nettement plus fort que les jauges en feuille conventionnelles ; amplifié pour une distorsion de bruit quasi nulle.
  • Indice IP20 pour environnements contrôlés – Protection de base contre les objets solides ; idéal pour les environnements industriels ou de laboratoire propres, secs et fermés (certaines variantes/options peuvent avoir des indices différents).


Modèle / Référence
Numéro de modèle : Mini45-AE-1.8-IFPS
Numéro de pièce : Mini45-AE-1.8-IFPS

Variantes disponibles / Options typiques
  • Options d'interface de communication : Analogique (+/-10V), Analogique (mV/V), EtherCAT & RS485 (boîtier), Ethernet & RS422 (boîtier), EtherNet/IP & CAN, PROFINET, ainsi que divers modules carte/boîtier/interface.
  • Options de longueur et de sortie de câble : 1.8 m axial, 5 m axial, 1.8 m radial, 5 m radial, 1.8 m tangentielle, 5 m tangentielle.
  • Options de connecteur : Amphenol circulaire 12 broches (courant) et Molex PicoBlade 8 broches sur certaines variantes.
  • Indice de la plaque d'interface : IP20 (standard) ; certaines variantes disponibles en IP68.


Spécifications (valeurs clés)
  • Plage de mesure – 580 N / 20 Nm
  • Plage de détection - Force X/Y – ±580 N
  • Plage de détection - Couple X/Y – ±20 Nm
  • Plage de détection - Force Z – ±1160 N
  • Plage de détection - Couple Z – ±20 Nm
  • Résolution - Force X/Y – 0.25 N
  • Résolution - Couple X/Y – 0.005 Nm
  • Résolution - Force Z – 0.25 N
  • Résolution - Couple Z – 0.003 Nm
  • Surcharge uniaxiale Force X/Y – ±5100 N
  • Surcharge uniaxiale Force Z – ±10000 N
  • Surcharge uniaxiale Couple X/Y – ±110 Nm
  • Surcharge uniaxiale Couple Z – ±140 Nm
  • Rigidité calculée Force X/Y – 7.4×10^7 N/m
  • Rigidité calculée Couple X/Y – 1.7×10^4 Nm/rad
  • Rigidité calculée Force Z – 9.8×10^7 N/m
  • Rigidité calculée Couple Z – 3.5×10^4 Nm/rad
  • Fréquence de résonance (Fx/Fy/Tz) – 5600 Hz
  • Fréquence de résonance (Fz/Tx/Ty) – 5400 Hz
  • Hauteur – 15.7 mm
  • Poids – 0.0917 kg
  • Diamètre – 45 mm
  • Indice plaque d'interface (standard) – IP20
  • Interface de communication (exemple) – Analogique (+/-10V)
  • Précision (% pleine échelle) – 0.75 – 1.25%
  • Latence – <1 ms
  • Taux d'échantillonnage – 40 kHz
  • Connecteur (exemple) – Amphenol circulaire 12 broches


Caractéristiques techniques
  • Mesure 6 axes : Fx, Fy, Fz, Tx, Ty, Tz
  • Plage principale d'exemple : 580 N / 20 Nm (variante SI-580-20)
  • Plage de force sur l'axe Z jusqu'à ±1160 N (pour la classe 580 N)
  • Taux d'échantillonnage élevé : 40 kHz (le taux dépend de l'allocation des canaux DAQ)
  • Latence très faible : <1 ms
  • Format compact : 45 mm de diamètre, 15.7 mm de hauteur
  • Multiples interfaces de communication et options de sortie de câble/connecteur disponibles
  • Précision typique entre 0.75% et 1.25% pleine échelle (dépend de l'axe)

Catalogues

Autres produits ATI Industrial Automation

Force-Torque Sensors
