Soufflante d'air P

centrifugemachinepour emballage

Présentation

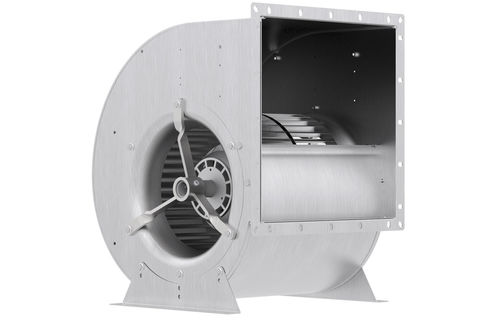

ZIEHL-ABEGG : la série P dirige le flux d'air via des ventilateurs centrifuges en boîtier à entrée simple ou double avec pales courbées vers l'avant. Conçue pour un fonctionnement énergétiquement optimisé dans un boîtier en spirale, la gamme offre une intégration fiable et des performances élevées.

Spécification produit
Ventilateurs centrifuges à aspiration d'un côté ou des deux côtés, en boîtier spiral standard, avec pales courbées vers l'avant. Disponibles en dimensions 200–450 mm, permettant des débits jusqu'à 21 000 m³/h et des pressions statiques jusqu'à 1 000 Pa.

Caractéristiques et particularités

• Haute densité de puissance grâce à la conception aérodynamique des pales.
• Grand nombre de pales pour réduire les bruits harmoniques et assurer un niveau acoustique confortable.
• Boîtier en spirale avec bride de soufflage et équerre de fixation pour un montage facilité.

Concepts de moteurs

• Moteurs à rotor externe : technologie AC

Version antidéflagrante

• Disponible en sept tailles (200–400 mm)
• Classe de température T3/T4
• Groupe d'équipement IIB
• Moteur à rotor externe (AC)
• EPL : Gb / Gc
• Adapté pour les zones 1 / 2
• Type de protection moteur : Ex eb
• Type de protection ventilateur : Ex h (sécurité de construction c)
• Températures ambiantes : -20 à +40 / +60 °C (selon configuration)
• Température admissible de la roue jusqu'à +80 °C
• Certificats : ATEX

Applications

• Moteurs industriels et systèmes d'entraînement
• Machines d'emballage et de production
• Postes de travail en salles blanches et locaux techniques

Caractéristiques / spécifications techniques (résumé)

• Famille de produits : série P (ventilateurs centrifuges / ventilateurs en boîtier)
• Type de pales : pales courbées vers l'avant
• Boîtier : boîtier en spirale avec bride de soufflage et équerre de fixation
• Dimensions disponibles : 200–450 mm (versions antidéflagrantes 200–400 mm)
• Débit volumétrique maximal : jusqu'à 21 000 m³/h
• Pression statique maximale : jusqu'à 1 000 Pa
• Concept moteur : moteurs à rotor externe (technologie AC)
• Spécificités antidéflagrantes : T3/T4 ; groupe IIB ; EPL Gb / Gc ; zones 1/2 ; moteur Ex eb ; ventilateur Ex h (sécurité de construction c)
• Températures d'utilisation : généralement -20 à +40 / +60 °C (selon configuration)
• Température admissible de la roue : jusqu'à +80 °C (versions antidéflagrantes)
