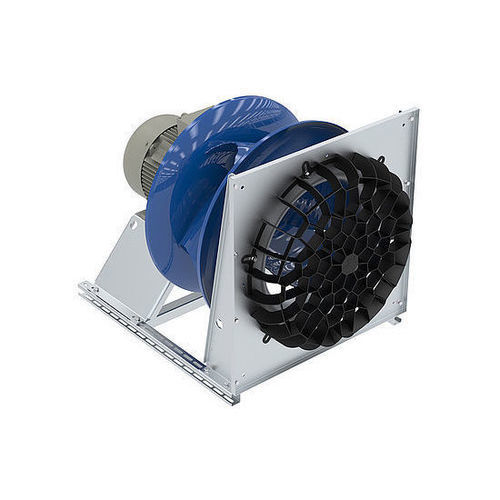

Grille de ventilation à nid d'abeille ZAflow

silencieuse

Aperçu
ZAflow est une grille d'admission pour ventilateurs centrifuges qui utilise une structure alvéolaire hexagonale inspirée de la ruche, développée par ZIEHL-ABEGG, pour optimiser l'écoulement d'air vers la roue. En situation d'installation confinée, ZAflow réduit les perturbations d'entrée d'air côté aspiration et peut diminuer les émissions sonores globales.

Spécification du produit
ZAflow améliore les conditions d'admission vers la roue lorsque des défauts d'écoulement se produisent côté aspiration. En optimisant le flux entrant dans le ventilateur, ZAflow peut réduire les niveaux acoustiques du système de ventilation complet ; des améliorations typiques observées sont de l'ordre de 3–6 dB sur le niveau sonore global dans de nombreuses installations. Si aucune amélioration n'est mesurée, cela signifie que l'installation du ventilateur offre déjà des conditions d'admission suffisantes et que ZAflow n'est pas nécessaire. ZAflow est conçu pour un assemblage rapide et simple, en retrofit ou en nouvelle installation.

Propriétés et caractéristiques particulières

• Améliore l'écoulement côté aspiration pour réduire le bruit en installations confinées
• ZAflow S remplit les exigences de protection contre le contact conformément à la norme DIN EN ISO 13857 tableau 4 (ZAflow M : protection contre le contact non applicable)
• Facilement rétro‑montable dans des systèmes de ventilateurs existants et simple à manipuler lors de l'installation

Choix du modèle
Les modèles disponibles couvrent les groupes de tailles référencés : 175 / 190 / 200 et 220 / 225 / 250 mm. Le curseur de la fiche produit affiche un minimum de 175 mm et un maximum de 220 mm. Deux variantes existent : ZAflow S (conformité protection contre le contact) et ZAflow M (protection contre le contact non applicable).

Spécifications techniques

• Fonction : grille d'admission/guide pour ventilateurs centrifuges afin d'améliorer l'écoulement côté aspiration vers la roue
• Amélioration acoustique : gain typique du niveau sonore global d'environ 3–6 dB dans de nombreuses installations
• Application : efficace en situations d'installation confinée où surviennent des défauts d'admission
• Rétrofit : adapté au retrofit dans des systèmes existants ; assemblage simple et rapide
• Variantes : ZAflow S (remplit DIN EN ISO 13857 tableau 4 protection contre le contact) et ZAflow M (protection contre le contact non applicable)
• Groupes de tailles : 175 / 190 / 200 mm et 220 / 225 / 250 mm (curseur min 175 mm — max 220 mm affiché)
• Compatibilité : destiné aux ventilateurs centrifuges et composants système (exemples : ZAbluefin, ZAvblue, ZApilot et divers modules moteur)
• Note diagnostique : l'absence d'amélioration mesurée indique que les conditions d'admission initiales étaient déjà adéquates
