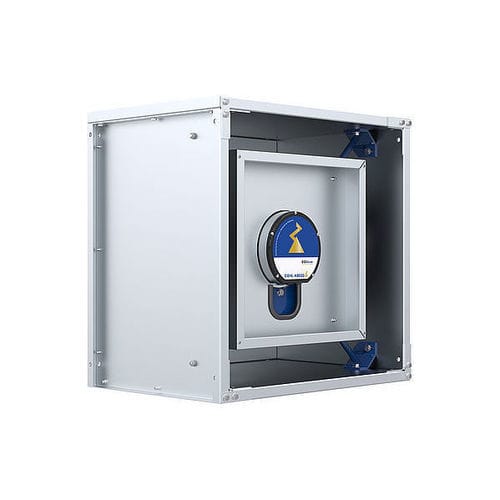

Ventilateur centrifuge WR series

gainablede circulation d'airà moteur électrique

Présentation
Le ZAcube est un système modulaire de ventilateurs empilables avec Premium Optimizer intégré, conçu pour l’assemblage modulaire de configurations ventilantes de formes et tailles variées. Les modules sont autoportants et peuvent être empilés jusqu'à cinq niveaux. Le montage manuel est facilité par des vis de raccordement standard et des dispositifs de connexion simples. Les surfaces lisses et les bords arrondis permettent un nettoyage facile. Le concept s’adapte aux dimensions de filtres courantes et optimise l’espace et les coûts en phase de conception.

Spécification produit
Système de modules de ventilateurs empilables avec Premium Optimizer intégré pour améliorer le profil d’écoulement à la sortie du module et réduire les émissions acoustiques. Les modules contiennent des roues librement entraînées de la série ZAbluefin pour une efficacité système élevée ou des roues Cpro pour une performance maximale en diamètres d’hélice de 315 à 560 mm. Hélices en matériau composite ZAmid haute performance. Débit volumétrique (soufflage libre) jusqu’à environ 17 500 m³/h ; augmentation de pression statique maximale jusqu’à 2 100 Pa. Conception facilitant la manutention et la création de configurations d’alimentation d’air horizontale dans des équipements RLT ou pour la modernisation d’unités plus anciennes.

Propriétés et caractéristiques particulières
Le Premium Optimizer intégré améliore le schéma d’écoulement à la sortie du module, augmentant les performances de ventilation et réduisant le niveau sonore. Il fournit un flux homogène vers les composants en aval, permettant de réduire leur distance par rapport au ventilateur. Le design du module permet un assemblage rapide et simple des configurations ventilantes. Les modules sont empilables jusqu’à cinq niveaux et peuvent fonctionner en parallèle. Surfaces lisses et absence d’arêtes vives, associées à un système à clic sur le Premium Optimizer, offrent une excellente accessibilité pour le nettoyage afin de répondre aux exigences hygiéniques strictes. Des vis de raccordement standardisées sont livrées avec chaque ZAcube pour une connexion aisée. Le niveau de bride périphérique permet d’assurer l’étanchéité entre modules pour un fonctionnement sans fuite. Le design optimisé permet des gains durant le transport et la manutention.

Concepts moteurs

• Moteurs à rotor externe
• Technologie ECblue : contrôleur intégré adapté au ventilateur

Modèles disponibles (sélection sur la fiche produit)

• WR31I-ZID.DC.CR — Article no.: 118645/H011
• WR31C-ZID.DG.CR — Article no.: 118643/H011
• WR35I-ZID.DC.CR — Article no.: 118646/H011
• WR35I-ZID.DG.CR — Article no.: 118647/H011
• WR40I-ZID.GG.CR — Article no.: 118648/H011
• WR40C-ZID.GG.CR — Article no.: 118644/H011
• WR40I-ZID.GG.CR — Article no.: 118650/H012
• WR40C-ZID.GG.CR — Article no.: 118649/H012
• WR45I-ZID.GG.CR — Article no.: 118651/H012
• WR50I-ZID.GL.CR — Article no.: 118652/H012
• WR50I-ZID.GL.CR — Article no.: 118655/H013
• WR50C-ZID.GL.CR — Article no.: 118653/H013
• WR56I-ZID.GL.CR — Article no.: 118656/H013
• WR56I-ZID.GQ.CR — Article no.: 118657/H013
• WR56C-ZID.GQ.CR — Article no.: 118654/H013

Caractéristiques / spécifications techniques

• Type : Système modulaire de ventilateurs empilables avec Premium Optimizer intégré
• Empilage : jusqu’à 5 niveaux
• Types de roues : roues ZAbluefin librement entraînées (meilleure efficacité système) ou Cpro (performance maximale)
• Tailles d’hélice disponibles : 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm
• Matériau des hélices : composite ZAmid (haute performance)
• Débit volumétrique (soufflage libre) : jusqu’à environ 17 500 m³/h
• Augmentation de pression statique maximale : jusqu’à 2 100 Pa
• Concept moteur : moteurs à rotor externe ; technologie ECblue avec contrôleur intégré adapté au ventilateur
• Montage : montage manuel avec vis de raccordement standard ; modules autoportants (aucun renfort supplémentaire requis)
• Hygiène / maintenance : surfaces lisses, pas d’arêtes vives, système à clic pour le Premium Optimizer permettant un nettoyage et une accessibilité aisés
• Étanchéité : niveau de bride périphérique permettant l’étanchéité entre modules pour un fonctionnement sans fuite
• Application : alimentation d’air horizontale dans les équipements RLT et modernisation d’unités plus anciennes
