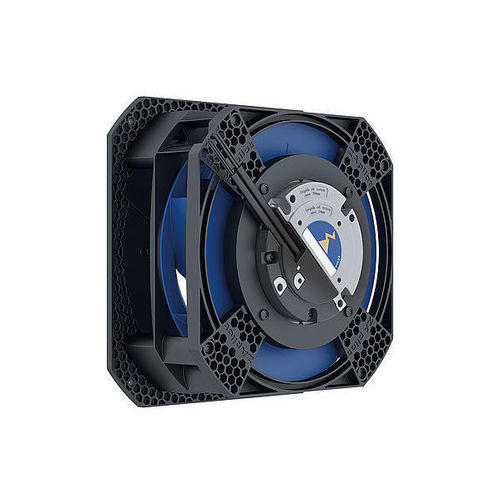

Ventilateur centrifuge ZApilot

à moteur ECen compositeindustriel

Présentation
Le système de ventilation ZApilot oriente les flux d'air pour convertir la pression dynamique en pression statique grâce à des aubes de guidage intégrées et un diffuseur fixe. Le concept modulaire permet une installation compacte dans les applications clients et offre jusqu'à 10 % d'efficacité supplémentaire par rapport aux références du marché, avec un niveau sonore très faible.

Spécifications produit
Modules de ventilateur avec alimention d'air intégrée pour installation horizontale et verticale. Les modules intègrent l'hélice ZAvblue libre avec 7 pales courbées vers l'arrière, en diamètres de 175 mm à 250 mm. Hélice en matériau composite haute performance. Débit d'air libre d'environ 1 600 m³/h ; augmentation de pression statique maximale jusqu'à 1 000 Pa possible.

Propriétés et caractéristiques

• Aubes de guidage intégrées pour réduire la turbulence et diffuseur vertical pour élargir la section d'écoulement
• Conversion de la pression dynamique en pression statique permettant jusqu'à 10 % d'efficacité en plus par rapport aux standards
• Buse d'entrée intégrée avec possibilité de monter une grille de protection côté aspiration
• Modules compacts pour installations client sur mesure, manipulation plug-and-play
• Fonctionnement silencieux

Concepts moteurs

• Moteurs à rotor externe
• Technologie ECblue : contrôleur intégré adapté au ventilateur

Caractéristiques techniques

• Série / nom du produit : ZApilot
• Hélice : ZAvblue, hélice libre à 7 pales courbées vers l'arrière
• Diamètre hélice : 175–250 mm
• Matériau hélice : composite haute performance
• Débit (soufflage libre) : env. 1 600 m³/h
• Augmentation de pression statique maximale : jusqu'à 1 000 Pa
• Alimentation d'air : modules pour alimentation horizontale et verticale
• Composants intégrés : aubes de guidage, diffuseur vertical, buse d'entrée intégrée
• Efficacité : jusqu'à 10 % supérieure aux standards du marché (conversion pression dynamique → statique)
• Technologie moteur : moteurs à rotor externe, ECblue avec contrôleur intégré
• Installation / manutention : modules compacts pour applications clients, option de grille de protection côté aspiration, plug-and-play
• Acoustique : fonctionnement très silencieux
