Soufflante d'air S

centrifugepour HVACde ventilation

Présentation
Partout où l'air doit être déplacé, ZIEHL-ABEGG propose des solutions adaptées. Les ventilateurs centrifuges à aspiration simple et double de la Série S, équipés de la technologie AC dans un boîtier compact, conviennent à de nombreuses applications telles que les salles blanches ou la ventilation résidentielle contrôlée. Grâce à leur grand nombre de pales, ils offrent une densité de rendement élevée tout en maintenant de faibles émissions sonores.

Spécification produit
Ventilateurs radiaux à aspiration d'un seul côté et à aspiration des deux côtés en boîtier compact avec pales courbées vers l'avant. Diamètres de roue disponibles : 280–400 mm (entrée simple) et 200–400 mm (double entrée). Débits jusqu'à env. 14 000 m³/h et pressions statiques jusqu'à 1 150 Pa.

Caractéristiques & particularités

• Boîtier compact et haute densité de puissance
• Grand nombre de pales pour des émissions sonores réduites sans bruit de rotation gênant
• Refroidissement optimal du moteur grâce au moteur à rotor externe intégrée dans la roue
• Options de boîtier : bride de soufflage et équerres de fixation

Concepts de moteurs

• Technologie AC (moteurs à rotor externe)

Modèles représentés
Variantes typiques : RD (ventilateur centrifuge à double entrée) et RG (boîtier avec moteur bleu).

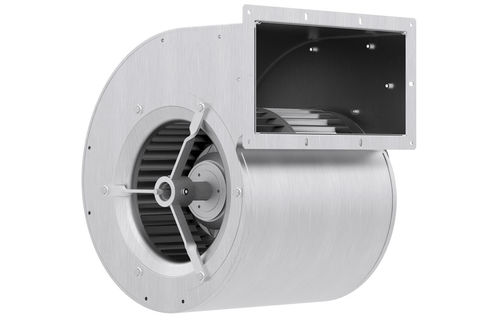

Exemple de modèle affiché
RD13S-4IP.Z8.2R (Réf. article : 178289)

Caractéristiques / spécifications techniques

• Type : Ventilateur radial centrifuge en boîtier compact
• Pales : courbées vers l'avant, grand nombre de pales pour faible bruit
• Dimensions (diamètre de la roue) : Entrée simple 280–400 mm ; Entrée double 200–400 mm
• Débit maximal : jusqu'à env. 14 000 m³/h
• Pression statique maximale : jusqu'à 1 150 Pa
• Moteur : rotor externe, technologie AC (réglable en tension)
• Options de boîtier : bride de soufflage, équerres de fixation
• Acoustique : faibles émissions sonores grâce au grand nombre de pales
• Applications typiques : salles blanches, ventilation résidentielle contrôlée, télécommunications, machines d'emballage et de production, postes de travail en salles blanches
