Hélice à bas niveau de bruit C series

en aluminiumATEXen acier

Présentation
ZIEHL-ABEGG propose une gamme modulaire de roues et ventilateurs pour applications de ventilation et traitement d'air. Les roues Série C sont disponibles en tôle d'acier ou en version ATEX et peuvent être associées à des moteurs standard ou à haut rendement. Diamètres disponibles : 225–1 120 mm, adaptés à diverses positions d'installation et appareils clients.

Spécification produit

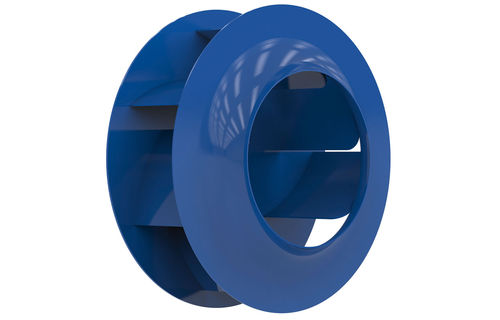

Roue libre avec 7 pales courbées vers l'arrière en tailles de 225 à 1 120 mm. Roue en tôle d'acier avec protection de surface par revêtement poudre. Version avec moyeu (Taperlock ou moyeu solidaire) et buse d'admission avec option dispositif de mesure du débit volumétrique. Débits volumétriques jusqu'à env. 110 000 m³/h (soufflage libre). Augmentation de pression statique possible jusqu'à 2 500 Pa. Modules GR pour montage compact dans applications/appareils clients pour passage d'air horizontal et vertical. Ventilateurs ER encastrés pour utilisation amortie en vibration dans unités centrales de climatisation avec alimentation d'air horizontale.

Caractéristiques et options
Roue avec diffuseur rotatif sans aubes pour de hauts rendements et de bonnes performances acoustiques. Disponible également en version ATEX (antidéflagrante). Option roue en aluminium pour utilisation avec moteurs à rotor externe.

Concepts de moteurs
Moteurs à rotor interne :

• PMblue (EC) : moteur à aimants permanents avec contrôleur intégré
• AMblue (AC) : moteur asynchrone avec contrôleur intégré
• Technologie AC

Moteurs à rotor externe :

• ECblue (EC) : technologie EC avec contrôleur intégré adapté au ventilateur
• Technologie AC

Version antidéflagrante (extrait)
Disponible en 13 tailles (225–1 120 mm). Versions ZAmotbasic. Sept pales courbées vers l’arrière. Revêtement poudre antistatique (noir RAL 9005). Disponible uniquement en version ER et en position de montage H. Roue à moyeu disponible séparément. Classe de température T4. Groupe d'équipement IIB. EPL : Gb/Gc. Zones d'utilisation : Zone 1 / 2. Protection moteur au démarrage : Ex db / Ex db eb. Protection ventilateur au démarrage : Ex h (sécurité de construction «c»). Températures ambiantes : −20 à +40/+60 °C. Température roue jusqu'à +80 °C. Certificats : ATEX, IECEx.

Caractéristiques techniques

• Gamme de diamètres roue : 225 à 1 120 mm
• Nombre de pales : 7 pales courbées vers l'arrière (roue libre)
• Matériau roue : tôle d'acier (revêtement poudre antistatique) ; option ATEX ; roue aluminium pour moteurs rotor externe
• Options moyeu : Taperlock ou moyeu solidaire ; roue à moyeu disponible séparément
• Buse d'admission : option avec dispositif de mesure du débit volumétrique
• Débit volumétrique max. : jusqu'à 110 000 m³/h (soufflage libre)
• Pression statique max. : augmentation possible jusqu'à 2 500 Pa
• Designs disponibles : modules GR (montage compact, passage d'air horizontal/vertical), ventilateurs ER (amortissement vibrations)
• Technologies moteur : EC PMblue, AC AMblue, AC, EC ECblue (rotor externe)
• Versions antidéflagrantes : tailles 225–1 120 mm, T4, Groupe IIB, EPL Gb/Gc, Zones 1/2, protections Ex db / Ex db eb / Ex h, certificats ATEX & IECEx
• Plage de température ambiante (EX) : −20 à +40/+60 °C ; température roue jusqu'à +80 °C
