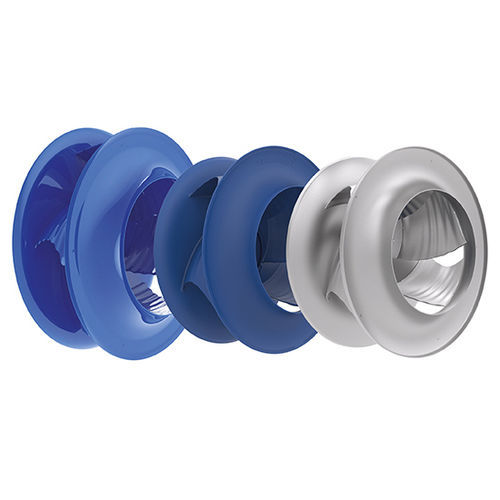

Ventilateur centrifuge ZAbluefin

gainableà moteur asynchroneà moteur brushless

Présentation ZAbluefin est une roue centrifuge de nouvelle génération conçue pour des applications industrielles et CVC exigeant haute efficacité et faible niveau sonore. Disponible en ZAmid® (composite haute performance), aluminium et acier, le produit combine une géométrie de pales biomimétique 3D, un bord d'attaque biomimétique et un bord de fuite en V dentelé pour optimiser l'écoulement et réduire la radiation sonore.

Points clés ZAbluefin est un moyeu centrifuge libre à cinq pales inclinées vers l'arrière. Il permet d'améliorer l'efficacité système (jusqu'à +7 % par rapport aux conceptions précédentes), de diminuer la puissance acoustique et de diffuser la radiation sonore. Large plage de tailles et concepts moteurs adaptables. Versions antidéflagrantes ATEX / IECEx disponibles.

Conception et acoustique Le profilage 3D biomimétique, la géométrie des pales torsadées et la surface ondulée favorisent un écoulement plus homogène et une radiation sonore diffuse, réduisant le bruit perçu en installations gainées ou en aspiration libre.

Versions

• ZAbluefin en ZAmid® — roue en composite haute performance associant matériau avancé et concept de pales pour une efficacité maximale et une puissance acoustique réduite.
• ZAbluefin en aluminium — roue en aluminium adaptée aux exigences d'hygiène ou de protection incendie, offrant de bonnes performances système et une acoustique favorable.
• ZAbluefin en acier — roue en tôle d'acier avec protection par revêtement poudre, disponible en grands diamètres pour forts débits d'air.

Concepts moteurs

• Moteurs à rotor externe : ECblue (classe d'efficacité IE5)
• Moteurs à rotor interne : PMblue (moteur à aimant permanent avec contrôleur intégré), technologie AC (IE3 / IE4), AMblue (moteur asynchrone avec contrôleur intégré)

Applications Adaptée aux systèmes CVC (centrales de traitement d'air), centres de données, refroidissement d'équipements, compresseurs, ventilation de containers, installations marines et parcs éoliens nécessitant efficacité élevée et faible niveau sonore.

Versions antidéflagrantes Des variantes ZAbluefin pour atmosphères potentiellement explosives (ATEX / IECEx) sont proposées. Caractéristiques : revêtement poudre électriquement conducteur (noir RAL 9005), disponibilité en module ER (position d'installation H uniquement), classes de température et groupe d'équipement spécifiques, homologations pour Zone 1/2, protections moteur Ex db / Ex db eb, protection ventilateur Ex h, plages de températures ambiantes selon configuration.

Caractéristiques / spécifications techniques

• Type de roue : roue centrifuge libre, 5 pales incurvées vers l'arrière
• Caractéristiques des pales : profilage 3D biomimétique, géométrie torsadée, bord d'attaque biomimétique, bord de fuite en V dentelé, surface ondulée pour radiation sonore diffuse
• Matériaux / versions : ZAmid® composite, aluminium, tôle d'acier (revêtement poudre)
• Tailles (ZAmid®) : 250–560 mm
• Tailles (aluminium) : 315–630 mm
• Tailles (acier) : 250–1 120 mm
• Débit d'air (ZAmid®) : jusqu'à 19 000 m3/h aspiration libre
• Pression statique max (ZAmid®) : jusqu'à 1 800 Pa
• Débit d'air (aluminium) : jusqu'à 20 000 m3/h aspiration libre
• Pression statique max (aluminium) : jusqu'à 2 000 Pa
• Débit d'air (acier) : jusqu'à 80 000 m3/h aspiration libre
• Pression statique max (acier) : jusqu'à 2 100 Pa
• Tailles antidéflagrantes : 12 tailles de 280–1 000 mm
• Spécificités antidéflagrantes : options ZAmotpremium & ZAmotbasic ; revêtement poudre électriquement conducteur (noir RAL 9005) ; version ER uniquement (position H) ; classe de température T4 ; groupe d'équipement IIB ; EPL : Gb / Gc ; Zone 1 / 2 ; protections moteur Ex db / Ex db eb ; protection ventilateur Ex h ; températures ambiantes selon configuration (ex. -20 à +40 / +60 °C) ; température admissible de la roue jusqu'à +80 °C ; homologations ATEX, IECEx
• Technologies moteur disponibles : ECblue (IE5), PMblue, AC IE3/IE4, AMblue
• Équipements optionnels : buse d'entrée avec dispositif de mesure de débit ; unité de ventilation compacte GR ; module de performance ZApilotXL ; grille ZAflow et autres composants système
• Applications types : CVC (AC/CTA), centres de données, refroidissement d'appareils, compresseurs, ventilation de containers, usages marins, énergie éolienne et autres applications industrielles/process
