Soufflante d'air R series

radialecentrifugepour HVAC

Aperçu

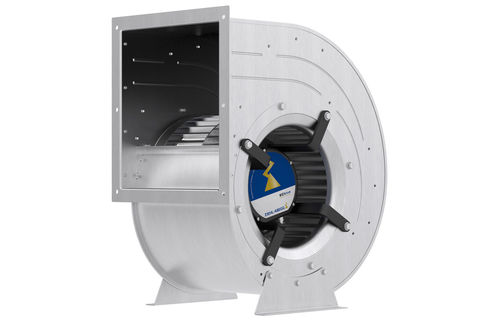

Les ventilateurs centrifuges radiaux EC ZIEHL-ABEGG de la Série R sont conçus avec un boîtier spiral optimisé et des pales courbées vers l'avant. Disponibles en versions à aspiration d'un seul côté ou des deux côtés, ils sont adaptés à la ventilation, au refroidissement d'appareils et aux systèmes d'extraction. Conception optimisée pour un rendement énergétique élevé et de bonnes caractéristiques acoustiques.

Description détaillée
La Série R se caractérise par un boîtier en spirale et un nombre élevé de pales avant. La géométrie est optimisée pour un fonctionnement dans un boîtier spiral afin d'assurer un rendement élevé et de limiter les bruits tonals liés aux pales. Différentes tailles et plages de performance sont proposées selon les versions.

Construction et montage

• Boîtier en tôle spiral (galvanisée).
• Bride de soufflage et équerre de fixation pour montage direct.
• Versions aspiration simple (un côté) et aspiration double (deux côtés).

Performances et dimensions

• Dimensions (exemples) : aspiration simple 180–450 mm, aspiration double 250–450 mm (autres tailles disponibles).
• Débits volumétriques jusqu'à env. 9 000 m³/h (selon version).
• Pressions statiques jusqu'à env. 1 100 Pa (selon version).

Technologie moteur & électronique

• Moteurs à rotor externe EC.
• Technologie ECblue avec contrôleur intégré adapté au ventilateur.

Caractéristiques & particularités

• Haute puissance volumique et efficacité énergétique.
• Limitation des bruits tonals grâce au grand nombre de pales.
• Boîtier avec bride de soufflage et équerre de fixation.
• Versions adaptées aux applications industrielles et HVAC.

Applications

• Technique de la climatisation et centrales de traitement d'air.
• Refroidissement d'appareils et composants électroniques.
• Systèmes d'extraction et ventilation.
• Machines d'emballage et lignes de production.
• Modules de ventilation pour salles propres et postes de travail.

Caractéristiques / spécifications techniques

• Type : ventilateur centrifuge (radial) EC en boîtier spiral.
• Matériau boîtier : tôle galvanisée (boîtier spiral).
• Dimensions nominales : exemples 180–450 mm (aspiration simple), 250–450 mm (aspiration double).
• Débit volumétrique : jusqu'à ~9 000 m³/h (selon version).
• Pression statique : jusqu'à ~1 100 Pa (selon version).
• Montage : sur bride de sortie ou avec étriers de fixation.
• Construction pales : pales courbées vers l'avant, grand nombre de pales pour faible bruit.
• Motorisation : moteurs EC à rotor externe avec technologie ECblue et contrôleur intégré.
