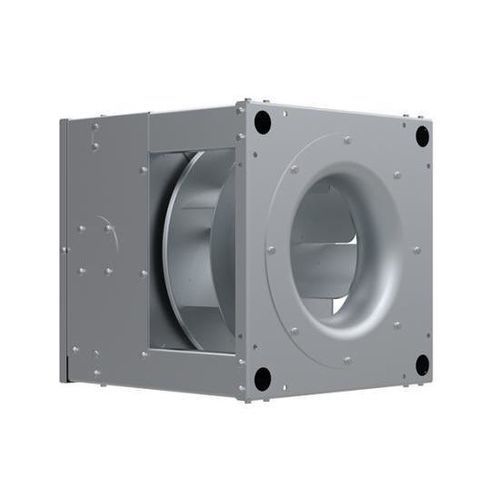

Unité de ventilation à haut rendement ZAventero

avec ventilateur EC

Présentation
L'unité de ventilation ZAventero présente un design compact et minimal, intégrant une technologie avancée de ventilateur et de moteur ainsi qu'un guidage d'air optimisé. Conçue pour un assemblage et une utilisation simples, l'unité intègre la motorisation ECblue permettant un contrôle précis du flux d'air, des émissions acoustiques réduites et un comportement thermique fiable avec protection contre les encrassements tels que les graisses.

Spécifications du produit
Unités de ventilation GR avec carter moteur en tôle d'acier galvanisée. Le module contient une roue libre de type C en aluminium à 7 pales courbées vers l'arrière en tailles 315 à 450 mm montées sur le moteur ECblue. Buse d'admission avec dispositif de mesure du débit d'air. Débits volumétriques jusqu'à env. 11 200 m³/h en aspiration libre, augmentation de pression statique maximale jusqu'à 1 800 Pa.

Propriétés et caractéristiques particulières

• Roue avec diffuseur tournant sans cannelures pour un bon rendement et des caractéristiques acoustiques favorables
• Le carter moteur ECblue et la liaison à l'air neuf permettent des températures de fluide jusqu'à 80°C avec une seule liaison de conduite d'air neuf
• Le carter ZAventero protège le moteur ECblue contre l'encrassement, notamment les dépôts de graisse
• Mêmes points de fixation qu'un module GR standard ; la liaison au côté aspiration se réalise via des tirants de module pour faciliter le montage

Concepts moteur

• Technologie EC ECblue avec contrôleur intégré adapté au ventilateur

Applications

• Cuisson industrielle, boulangerie et pâtisserie

Caractéristiques techniques

• Carter moteur : tôle d'acier galvanisée
• Roue : roue libre de type C, aluminium, 7 pales courbées vers l'arrière
• Tailles de roue disponibles : 315 mm à 450 mm
• Moteur : moteur à rotor externe ECblue avec contrôleur intégré
• Admission : buse d'entrée avec dispositif de mesure du débit d'air
• Débit volumétrique : jusqu'à env. 11 200 m³/h (aspiration libre)
• Augmentation maximale de pression statique : jusqu'à 1 800 Pa
• Température admissible du fluide : jusqu'à 80°C avec une seule liaison d'air neuf
• Acoustique : diffuseur tournant sans cannelures pour des caractéristiques acoustiques favorables
• Montage : mêmes points de fixation que le module GR standard ; liaison au côté aspiration via tirants de module
