Système d'ancrage JIS Stock

Présentation du produit

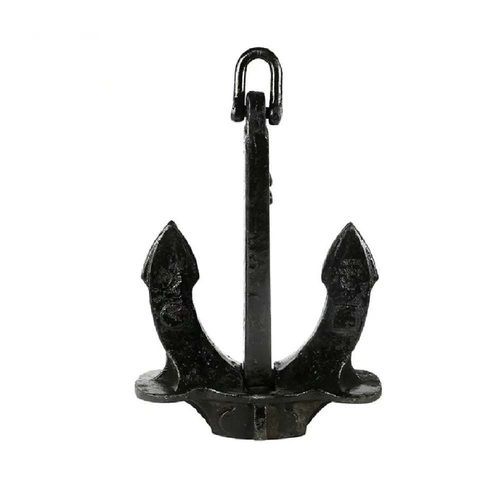

L'ancre à jas JIS est une ancre traditionnelle à jas fixe conçue selon les prescriptions JIS pour l'amarrage de chalutiers, remorqueurs, barges et systèmes de corps-morts permanents. Fabriquée en acier moulé marin avec tige forgée ou moulée, traversa fixe, couronne et deux ailes, sa géométrie permet à une aile de pénétrer rapidement le fond pour développer la tenue. Les poids nominaux standards vont de 500 à 20 000 kg ; des tailles supérieures sont disponibles sur demande. Des certificats des principales sociétés de classification peuvent être fournis.

Introduction
L'ancre à jas JIS comporte une traversa transversale fixe positionnée perpendiculairement à la tige. Lors du mouillage, la traversa enfonce une aile dans le fond tandis que l'autre reste exposée, assurant un enfoncement stable et une bonne tenue sur fonds mous à moyens (vase, sable, argile et fonds mixtes). La traversa fixe empêche le roulis après l'atterrissage, améliorant la performance pour les amarrages de longue durée et les plateformes de travail.

Caractéristiques produit

• Géométrie traditionnelle d'ancre à jas à traversa fixe
• Traversa transversale fixe pour un positionnement stable
• Construction en acier moulé marin avec traitement thermique et usinage
• Plage de poids nominaux : 500–20,000 kg (standard) ; tailles supérieures sur demande
• Convient aux fonds de vase, sable, argile et fonds mixtes
• Tenue stable après pénétration ; compatible avec chaînes à maillons à taquet (stud link)
• Marquage d'identification permanent et traçabilité complète

Paramètres
Poids nominal (kg) | L | L1 | L2 | H | H1 | B
100 | 540 | 378 | 750 | 91 | 395 | 230
125 | 580 | 405 | 810 | 97 | 425 | 248
150 | 612 | 432 | 855 | 104 | 452 | 264
180 | 650 | 459 | 910 | 111 | 480 | 280
240 | 720 | 510 | 1010 | 122 | 530 | 310
280 | 760 | 534 | 1060 | 130 | 560 | 325
300 | 770 | 540 | 1080 | 131 | 570 | 331
320 | 790 | 560 | 1100 | 132 | 580 | 338
360 | 820 | 580 | 1150 | 139 | 610 | 353
420 | 860 | 610 | 1200 | 146 | 640 | 370
480 | 900 | 640 | 1260 | 153 | 670 | 387
570 | 950 | 670 | 1330 | 162 | 700 | 408
660 | 660 | 710 | 1440 | 170 | 740 | 430
780 | 1060 | 750 | 1480 | 180 | 780 | 456
900 | 1110 | 780 | 1550 | 189 | 820 | 477
1020 | 1160 | 820 | 1620 | 197 | 860 | 500
1140 | 1200 | 850 | 1680 | 204 | 890 | 520
1290 | 1250 | 880 | 1750 | 212 | 920 | 540
1440 | 1300 | 920 | 1820 | 221 | 960 | 560
1590 | 1340 | 950 | 1880 | 228 | 990 | 580
1740 | 1380 | 980 | 1930 | 235 | 1020 | 600
1920 | 1430 | 1010 | 2000 | 243 | 1060 | 620
2100 | 1470 | 1040 | 2060 | 250 | 1090 | 640
2280 | 1510 | 1070 | 2110 | 257 | 1120 | 650
2460 | 1550 | 1100 | 2170 | 264 | 1150 | 670
2640 | 1590 | 1120 | 2230 | 270 | 1180 | 690
2850 | 1630 | 1150 | 2280 | 277 | 1210 | 700
3060 | 1670 | 1180 | 2340 | 284 | 1214 | 720
3780 | 1790 | 1260 | 2510 | 304 | 1320 | 770
4890 | 1950 | 1380 | 2730 | 332 | 1440 | 840
5610 | 2040 | 1440 | 2860 | 347 | 1510 | 880
8700 | 2380 | 1670 | 3320 | 403 | 1750 | 1020
15400 | 2860 | 2020 | 4000 | 486 | 2110 | 1230
29000 | 3530 | 2490 | 4840 | 600 | 2610 | 1520
38500 | 3880 | 2740 | 5430 | 660 | 2860 | 1670
46000 | 4120 | 2910 | 5770 | 700 | 3040 | 1770

Normes
Nom : JIS Stock Anchor
MOQ : 1 pièce
Emballage : palette acier / caisse bois / vrac
Normes de fabrication : Fabriquée en acier moulé marin conformément aux exigences JIS et aux spécifications applicables pour ancres marines. Production conforme à IACS UR A1, ISO 1704 et aux exigences des sociétés de classification. Certificats ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS et RMRS disponibles sur demande.

Contrôles et maintenance
Normes d'essai : chaque ancre subit vérification de composition chimique, inspection de moulage, contrôle dimensionnel, vérification du traitement thermique, essais de propriétés mécaniques, essais de charge (proof test), inspection visuelle et examens non destructifs (MPI/UT si applicable). Essais en suspension et marquage d'identification permanent avant expédition. Certificats matière et rapports d'inspection fournis sur demande.

Domaines d'application
Convient aux chalutiers, remorqueurs, barges, dragueurs, navires de charge fluviaux, pontons, docks flottants, unités de travail et systèmes de corps-morts permanents opérant sur sable, vase, argile et fonds mixtes. En raison de la traversa fixe, l'ancre est principalement utilisée lorsqu'un emplacement d'ancrage compact n'est pas requis et qu'une tenue longue durée est souhaitée.

Spécifications techniques

• Nom du produit : JIS Stock Anchor
• Type : ancre à jas avec traversa transversale fixe
• Matériau : acier moulé marin
• Plage de poids nominaux : 500–20,000 kg (standard) ; tailles supérieures sur demande
• Applications : chalutiers, remorqueurs, barges, pontons, unités de travail, dragueurs, navires intérieurs, systèmes de corps-morts permanents
• Fonds adaptés : vase, sable, argile, fonds mixtes
• Normes de fabrication : JIS, IACS UR A1, ISO 1704
• Certificats disponibles : ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS
• MOQ : 1 pièce
• Options d'emballage : palette acier, caisse bois, vrac
• Contrôle qualité : vérification composition chimique, inspection moulage, contrôle dimensionnel, vérification traitement thermique, essais propriétés mécaniques, proof testing, MPI/UT si applicable, essais en suspension, marquage d'identification permanent
