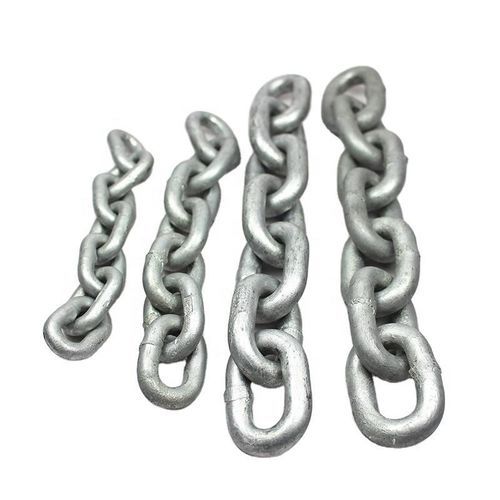

Chaîne d'ancre

de remorquageen acier au carboneen inox 316

Description du produit
La chaîne DIN 766 est une chaîne soudée à maillons courts calibrée, fabriquée selon les prescriptions dimensionnelles de la norme DIN 766. Elle est conçue pour s'engager précisément avec les manivelles métriques de guindeau et s'utilise pour l'ancrage et l'amarrage sur bateaux de plaisance, yachts, bateaux de pêche, bateaux de travail, pontons et petits navires commerciaux. Matériaux : acier carbone classe 3 (finitions : galvanisé à chaud, zingé, peint noir ou brut) et acier inox AISI 316. Chaque lot de production est calibré, soumis à un essai de charge, inspecté au niveau des soudures et vérifié au plan des propriétés mécaniques pour garantir l'exactitude dimensionnelle et le fonctionnement fiable du guindeau. Ne pas utiliser pour le levage en surcharge au-dessus de la tête.

Introduction
La norme DIN 766 définit les dimensions calibrées pour le pas de chaîne, la longueur intérieure, les dimensions extérieures et les tolérances de calibration afin que la chaîne fonctionne correctement avec des guindeaux fabriqués selon la même norme métrique. Les tailles standard vont couramment de 6 mm à 26 mm, avec des données de production/essai disponibles jusqu'à 32 mm.

Caractéristiques du produit

• Fabriquée selon les dimensions calibrées DIN 766
• Construction en acier classe 3 ou acier inox AISI 316
• Tailles indiquées de 6 mm à 32 mm (couramment 6 mm à 26 mm)
• Compatible avec les manivelles métriques DIN 766
• Finitions disponibles : galvanisé à chaud, zingé, peint noir ou brut
• Calibrée, testée et inspectée au niveau des soudures
• Convient pour l'ancrage et l'amarrage marins (NON pour levage en suspension)

Paramètres et Définitions

• Classe de chaîne : DIN 766 (chaînes calibrées utilisant le matériau Classe 3)
• Limite de charge de service (WLL) : charge maximale de service appliquée en traction directe sur une longueur droite de chaîne non endommagée
• Essai de traction : force d'essai fabricant appliquée sous charge de traction contrôlée pour vérifier l'intégrité de fabrication (ce n'est pas une limite de charge en service)
• Force minimale de rupture : force minimale à laquelle des échantillons de chaîne se rompent lors d'un essai destructif ; utilisée pour la vérification de lot (pas une limite de service ou de conception)
• Levage en suspension : la chaîne n'est pas conçue ni certifiée pour le levage en suspension ou les charges suspendues

Tableau des dimensions (colonnes : TAILLE (mm) | +/-MM | LONGUEUR INTÉRIEURE (MM) | +MM | -MM | LARGEUR INTÉRIEURE MM | LARGEUR EXTÉRIEURE MM | LONGUEUR POUR 11 MAILLONS MM | +MM | -MM | POIDS PAR M KG)
SIZE | +/-MM | INSIDE LENGTH | +MM | -MM | INSIDE WIDTH | OUTSIDE WIDTH | LENGTH PER 11 LINKS | +MM | -MM | WEIGHT PER M
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

Normes, Emballage & Essais
MOQ : 100 mètres
Options d'emballage : Tambour acier / Caisse en bois / Palette acier / Conditionnement en vrac
Normes de fabrication : DIN 766, ISO 4565, EN 24565 et BS 7160 pour les exigences dimensionnelles des chaînes d'ancrage calibrées. Matériaux : acier classe 3 ou acier inox AISI 316 avec construction à maillons courts calibrés.
Normes d'essai : essai de charge, calibration dimensionnelle, inspection visuelle et des soudures, vérification des propriétés mécaniques et essais de force de rupture minimum réalisés en production. Les valeurs de rupture servent à la vérification de lot et ne sont pas des limites de charge en service.

Applications & Entretien
Convient pour systèmes de guindeau, ancrage marin, ancrage de yacht, bateaux de pêche, bateaux de travail, pontons, installations de marina, chaînes de barrage, applications de sécurité et usages marins non suspendus. Inspecter régulièrement la chaîne pour corrosion, usure, allongement, soudures fissurées, maillons déformés, endommagement du revêtement et compatibilité dimensionnelle avec la manivelle du guindeau. Retirer du service les chaînes présentant une usure excessive, une déformation permanente ou des soudures endommagées.

Spécifications techniques

• Standard : DIN 766 (chaîne soudée calibrée à maillons courts)
• Matériaux : acier classe 3 ou acier inox AISI 316
• Finitions (acier) : galvanisé à chaud, zingé, peint noir, brut
• Tailles : 2 mm – 32 mm (couramment 6 mm – 26 mm)
• Usage prévu : systèmes de guindeau, ancrage et amarrage (NON pour levage en suspension)
• Contrôle qualité : calibration, essai de charge, inspection des soudures et vérification mécanique
• MOQ : 100 mètres
• Emballage : Tambour acier, Caisse en bois, Palette acier ou conditionnement en vrac
