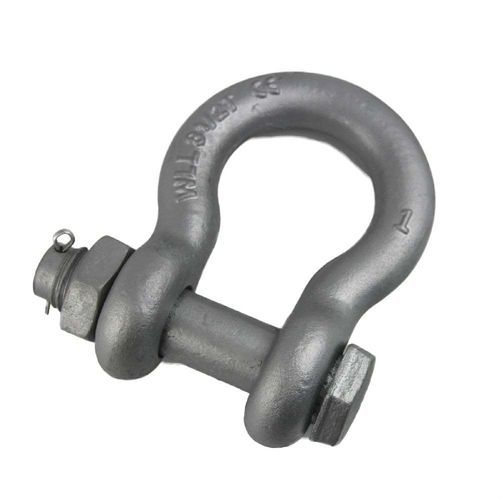

Manille de levage omega G2130

avec verrou et écrou de sécuritépour applications marines

Aperçu
La manille d'ancrage à boulon G2130 3/8" est une manille à oreille de type américain, avec corps en acier au carbone forgé et boulon, écrou hexagonal et goupille fendue en acier allié. L'assemblage à boulon offre une liaison permanente résistante aux vibrations, adaptée aux opérations de levage, gréage, milieu marin, construction et usages industriels. Disponible avec facteur de conception 4:1 ou 6:1 ; la version 6:1 est traitée thermiquement. Finitions standard : galvanisé à chaud, peinture poudre, électrophorétique noir ou aspect brut. Chaque manille est testée à la charge d'épreuve, inspectée et marquée de façon permanente pour traçabilité.

Introduction
La manille d'ancrage à boulon G2130 3/8" est conforme au modèle U.S. : corps à oreille et système de verrouillage boulon + écrou hexagonal + goupille fendue. Par rapport aux manilles à goupille filetée, l'assemblage à boulon limite le desserrage dû aux vibrations et aux charges répétées, ce qui le rend adapté aux connexions de levage permanentes ou de longue durée. Le corps est forgé à partir d'acier au carbone ; le boulon est en acier allié. Les variantes traitées thermiquement (6:1) offrent une résistance à la rupture minimale supérieure.

Caractéristiques produit

• Manille d'ancrage type U.S. G2130, assemblage à boulon
• Corps à oreille forgé en acier au carbone
• Boulon, écrou et goupille fendue en acier allié
• Disponibles en facteur 4:1 ou 6:1 (traitement thermique pour 6:1)
• Finitions : galvanisé à chaud, peinture poudre, électrophorétique noir, aspect brut
• Tests individuels à la charge d'épreuve et marquage d'identification permanent
• Convient pour levage, gréage, usages marins et industriels

Paramètres
Charge de rupture : 4 fois / 6 fois la charge de travail (W.L.L.)
Surface : Galvanisé à chaud, Peinture poudre, Électrophorétique noir, Aspect brut
Matériau : Corps en acier au carbone ; Boulon en acier allié
Traitement thermique : Oui (6:1) / Non (4:1)

Tableau dimensions & capacités
Réf. | Taille (in.) | Charge de travail (t) | Poids (lbs.) | A | B | C | D | E | F
TKR0982 | 3/16 | 1/3 | 0.06 | 0.38 | 0.25 | 0.88 | 0.19 | 0.6 | 0.56
TKR0983 | 1/4 | 1/2 | 0.11 | 0.47 | 0.31 | 1.13 | 0.25 | 0.78 | 0.61
TKR0984 | 5/16 | 3/4 | 0.22 | 0.53 | 0.38 | 1.22 | 0.31 | 0.84 | 0.75
TKR0985 | 3/8 | 1 | 0.33 | 0.66 | 0.44 | 1.44 | 0.38 | 1.03 | 0.91
TKR0986 | 7/16 | 1-1/2 | 0.49 | 0.75 | 0.5 | 1.69 | 0.44 | 1.16 | 1.06
TKR0987 | 1/2 | 2 | 0.79 | 0.81 | 0.64 | 1.88 | 0.5 | 1.31 | 1.19
TKR0988 | 5/8 | 3-1/4 | 1.68 | 1.06 | 0.77 | 2.38 | 0.63 | 1.69 | 1.5
TKR0989 | 3/4 | 4-3/4 | 2.72 | 1.25 | 0.89 | 2.81 | 0.75 | 2.00 | 1.81
TKR0990 | 7/8 | 6-1/2 | 3.95 | 1.44 | 1.02 | 3.31 | 0.88 | 2.28 | 2.09
TKR0991 | 1 | 8-1/2 | 5.66 | 1.69 | 1.15 | 3.75 | 1.00 | 2.69 | 2.38
TKR0992 | 1-1/8 | 9-1/2 | 8.27 | 1.81 | 1.25 | 4.25 | 1.13 | 2.91 | 2.69
TKR0993 | 1-1/4 | 12 | 11.71 | 2.03 | 1.40 | 4.69 | 1.29 | 3.25 | 3.00
TKR0994 | 1-3/8 | 13-1/2 | 15.83 | 2.25 | 1.53 | 5.25 | 1.42 | 3.63 | 3.31
TKR0995 | 1-1/2 | 17 | 19.00 | 2.38 | 1.66 | 5.75 | 1.53 | 3.88 | 3.63
TKR0996 | 1-3/4 | 25 | 33.91 | 2.88 | 2.04 | 7.00 | 1.84 | 5.00 | 4.19
TKR0997 | 2 | 35 | 52.25 | 3.25 | 2.30 | 7.75 | 2.08 | 5.75 | 4.81
TKR0998 | 2-1/2 | 55 | 98.25 | 4.13 | 2.80 | 10.50 | 2.71 | 7.25 | 5.69
TKR0999 | 3 | 85 | 154.00 | 5.00 | 3.30 | 13.00 | 3.12 | 7.88 | 6.50
TKR1000 | 3-1/2 | 120 | 265.00 | 5.25 | 3.76 | 14.63 | 3.62 | 9.00 | 8.00
TKR1001 | 4 | 150 | 338.00 | 5.50 | 4.26 | 14.50 | 4.00 | 10.00 | 9.00

Normes & Qualité
MOQ : 100 pièces. Emballage : carton + palette acier. Conforme à ASME B30.26, Federal RR-C-271, ASTM A952 (si applicable), EN 13889, ISO 2415 et OSHA 1910.184. Fourniture selon facteur 4:1 ou 6:1. Chaque lot est soumis à essais de charge d'épreuve, inspections dimensionnelles et visuelles, vérifications des propriétés mécaniques, contrôles de dureté et traitement thermique, inspection des filets et marquage permanent. Dossiers d'inspection et certificats matières fournis. Applications : levage aérien, gréage de grues, élingues chaîne et câble, élingues synthétiques, opérations marines/offshore, construction, mines et manutention industrielle. Maintenance : contrôler déformation, usure de goupille, dommages de filetage, corrosion, fissures, état de la goupille fendue et du marquage ; retirer du service si dépassement des limites.
