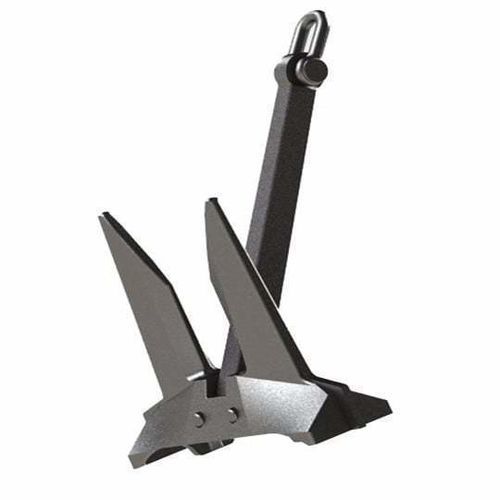

Système d'ancrage mobile AC-14

Présentation du produit
L'ancre AC-14 à haute tenue (HHP) est une ancre stockless conçue pour offrir une capacité de tenue accrue sans augmenter le poids. Elle présente une couronne large, des bras (palmes) allongés et renforcés ainsi que des arêtes longitudinales pour une pénétration rapide et une tenue stable dans le sable, la boue, l'argile et les fonds mixtes. Applications typiques : porte-conteneurs, transporteurs de véhicules, très gros pétroliers et navires d'assistance offshore.

Introduction
Fabriquée en acier moulé de qualité marine, l'AC-14 est produite par moulage, traitement thermique, usinage, inspection dimensionnelle, essai de charge et assemblage final. Les masses nominales standards vont de 75 kg à 30 000 kg, couvrant les vedettes de service jusqu'aux gros pétroliers et plateformes flottantes. En tant qu'ancre HHP, l'AC-14 peut fournir une tenue équivalente avec environ 25 % de poids d'ancre en moins par rapport aux ancres stockless conventionnelles, sous réserve des règles des sociétés de classification. Les ancres sont fournies avec chaînes, manilles, émerillons et accessoires assortis pour constituer un système d'amarrage complet.

Caractéristiques produit

• Conception stockless High Holding Power (HHP)
• Masses nominales de 75 kg à 30 000 kg
• Construction en acier moulé de qualité marine
• Compatible avec chaînes à manille (stud link) et sans manille (studless)
• Adaptée aux fonds sableux, boueux, argileux et mixtes
• Finition galvanisée à chaud ou peinte
• Identification permanente et traçabilité complète

Normes et agréments
L'AC-14 est destinée aux navires commerciaux et offshore et offre une tenue nettement supérieure à une ancre stockless classique de poids équivalent. Elle est fabriquée selon les spécifications de l'acier moulé marin et dispose d'agréments des principales sociétés de classification, notamment ABS, BV, CCS, DNV, LR, NK, KR et RINA. Chaque unité est livrée avec marquages d'identification permanents et documentation d'inspection complète.

Tableau des paramètres
Nominal Weight (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | J (mm)
75 | 550 | 326 | 350 | 606 | 188 | 185 | 115 | 24
495 | 1025 | 610 | 650 | 1135 | 350 | 348 | 235 | 50
1080 | 1350 | 805 | 855 | 1495 | 461 | 455 | 280 | 62
2100 | 1686 | 1005 | 1070 | 1865 | 575 | 570 | 380 | 82
3040 | 1896 | 1130 | 1204 | 2100 | 646 | 640 | 410 | 90
4840 | 2225 | 1330 | 1410 | 2465 | 760 | 755 | 480 | 110
5175 | 2275 | 1358 | 1443 | 2520 | 777 | 770 | 480 | 110
6000 | 2390 | 1426 | 1515 | 2646 | 816 | 810 | 500 | 110
7875 | 2610 | 1558 | 1655 | 2890 | 891 | 884 | 600 | 130
8775 | 2707 | 1614 | 1715 | 2996 | 924 | 916 | 630 | 135
9675 | 2805 | 1674 | 1778 | 3104 | 957 | 948 | 640 | 140
10125 | 2850 | 1700 | 1806 | 3152 | 972 | 960 | 640 | 140
11025 | 2930 | 1750 | 1859 | 3247 | 1001 | 990 | 660 | 145
12075 | 3010 | 1800 | 1906 | 3343 | 1027 | 1020 | 700 | 155
13350 | 3132 | 1870 | 1986 | 3470 | 1069 | 1060 | 700 | 155
14100 | 3178 | 1896 | 2015 | 3520 | 1084 | 1076 | 730 | 160
15400 | 3272 | 1954 | 2075 | 3626 | 1117 | 1108 | 770 | 170
16900 | 3350 | 2000 | 2126 | 3720 | 1144 | 1144 | 770 | 170
17800 | 3440 | 2050 | 2180 | 3806 | 1173 | 1162 | 800 | 180
18800 | 3500 | 2088 | 2220 | 3875 | 1193 | 1185 | 800 | 180
20000 | 3573 | 2132 | 2265 | 3956 | 1220 | 1210 | 820 | 185
25000 | 4100 | 2437 | 2600 | 4577 | 1399 | 1375 | 880 | 200
30000 | 4358 | 2588 | 2765 | 4863 | 1484 | 1380 | 940 | 210

Caractéristiques / Spécifications techniques

• Model/Type: AC-14 High Holding Power (HHP) Anchor
• Design: Stockless HHP with wide crown and enlarged flukes
• Material: Marine-grade cast steel
• Nominal weight range: 75 kg to 30,000 kg (standard)
• Applicable seabeds: sand, mud, clay, mixed seabeds
• Compatibility: Stud link and studless anchor chains
• Surface finishes: Hot-dip galvanized or painted
• Supply: Supplied with matching chains, shackles, swivels and accessories to form a complete anchoring system
• Certification/Approval: Recognized by ABS, BV, CCS, DNV, LR, NK, KR, RINA
• Traceability: Permanent identification and full inspection documentation provided
