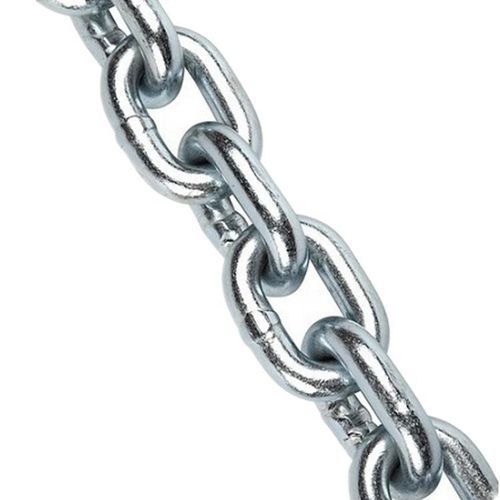

Chaîne d'ancre Grade 43

en acier au carboneen acier galvanisé à chaudà maillon court

Présentation
La chaîne d'ancre pour guindeau Grade 43 High Test est une chaîne calibrée en acier au carbone à haute résistance, fabriquée selon les exigences NACM Grade 43. Les maillons courts augmentent la flexibilité et réduisent le risque d'enchevêtrement dans la cambuse à chaîne, ce qui la rend adaptée aux gypses de guindeau calibrés pour chaîne HT. La chaîne est estampillée avec l'identifiant G4 et subit un essai d'épreuve en usine équivalant à deux fois la charge de travail. Finitions disponibles : galvanisation à chaud, zingage ou couleur naturelle selon les conditions d'exploitation du navire.

Introduction
La chaîne Grade 43 (High Test) offre un meilleur rapport résistance/poids que la Proof Coil (Grade 30) et est couramment utilisée pour les ralingues d'ancre et les systèmes de guindeau sur bateaux de plaisance et navires commerciaux. Elle n'est pas homologuée pour la levée en charge suspendue. Les variantes binder sont souvent fournies avec des crochets à manille pour le remorquage, mais la version pour guindeau est spécifiée pour les applications d'ancrage et la compatibilité avec les gypses.

Détails clés du produit
La chaîne d'ancre Grade 43 High Test est conçue pour l'ancrage maritime et les systèmes de guindeau. Elle offre une Charge de Travail (WLL) sensiblement supérieure à celle de la Grade 30 de même diamètre tout en restant compatible avec les gypses calibrés HT. Les opérations de production incluent test d'épreuve, calibration dimensionnelle, inspection des soudures et du revêtement avant expédition. Produit destiné exclusivement à l'ancrage et à l'utilisation sur guindeau, non destiné à la levée en charge.

Paramètres

• Grade de la chaîne : NACM Grade 43 High Test (références NACM et ASTM)
• Charge de travail (WLL) : Tension de travail maximale recommandée pour une longueur droite et intacte de chaîne
• Essai d'épreuve : Charge d'épreuve appliquée en usine pour vérification d'intégrité ; ne pas utiliser comme charge de conception
• Force minimale de rupture : Résultat d'essai fabricant en traction directe ; fourni à titre informatif, pas une garantie de service
• Levage en surcharge : Non classée pour levage en surcharge, levage par grue ou charges suspendues

Tableau des tailles (chaque ligne = Size | D (mm) | Inside Length A (mm) | Inside Length A +/- (mm) | Outside Width B (mm) | Outside Width B +/- (mm) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG))
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Normes

• Nom : Grade 43 High Test Anchor Windlass Chain
• MOQ : 100 mètres
• Emballage : Tambour acier / Caisse en bois / Palette acier / Emballage en vrac
• Normes de fabrication : Fabriquée en acier au carbone à haute résistance conformément à NACM Grade 43 High Test, spécifications matières ASTM applicables, ASME B30.26, OSHA 1910.184 et exigences de fabrication de maillons courts calibrés pour systèmes de guindeau; construction soudée électrique; finitions disponibles : galvanisée à chaud, zingage, couleur naturelle
• Normes d'essai : Test d'épreuve, calibration dimensionnelle, inspection des soudures, inspection visuelle, vérification des propriétés mécaniques et inspection du revêtement; essais en usine à deux fois la WLL; rapports d'inspection et certificats disponibles sur demande
• Domaines d'application : Convient pour systèmes de guindeau, ralingues d'ancre, yachts, voiliers, bateaux de pêche, bateaux de travail, installations portuaires et amarres où chaîne calibrée Grade 43 HT est spécifiée; non destiné au levage en surcharge
• Maintenance : Inspecter régulièrement pour corrosion, usure excessive, allongement des maillons, soudures fissurées, déformation et détérioration du revêtement; rincer à l'eau douce après exposition prolongée à l'eau de mer et remplacer les sections usées

Caractéristiques / spécifications techniques

• Nom commercial : Grade 43 High Test Anchor Windlass Chain
• Marque : TOPONE CHAIN
• Matériau : Acier au carbone à haute résistance (construction soudée électrique)
• Type de maillon : Maillon court calibré (estampillé G4)
• Utilisation prévue : Systèmes de guindeau et ancrage marin
• Non adapté à : Levage en surcharge, levage par grue, charges suspendues
• Tailles disponibles : Standard 1/4 in. à 1/2 in. (6 mm–13 mm); gamme étendue 3 mm–32 mm (voir tableau des tailles)
• Finitions disponibles : Galvanisée à chaud, zingage, couleur naturelle
• MOQ : 100 mètres
• Emballage : Tambour acier, caisse en bois, palette acier, vrac
• Essais : Test d'épreuve, calibration dimensionnelle, inspection des soudures, inspection visuelle, vérification des propriétés mécaniques, inspection du revêtement; testé en usine à deux fois la WLL
• Conformité : NACM Grade 43, ASTM, ASME B30.26, OSHA 1910.184
• Identification : Marquage estampé G4
• Poids par mètre : Voir tableau des tailles
