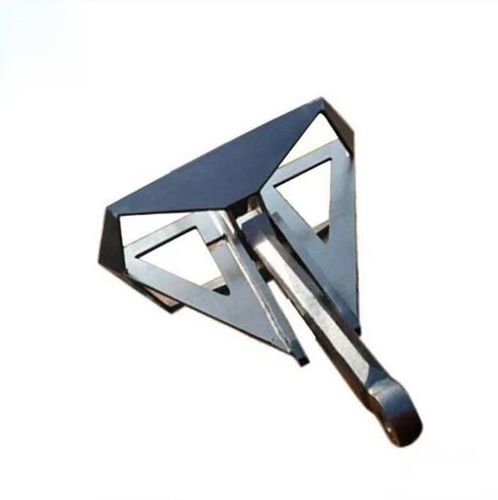

Système d'ancrage Delta

Description du produit
Delta Anchor est une ancre charrue à emplanture fixe à haute capacité de maintien (HHP) conçue pour les embarcations de plaisance et les navires commerciaux. Elle présente une construction monobloc soudée, une pointe lestée et une géométrie auto-redressante pour une pénétration immédiate et une tenue fiable sur fonds de sable, boue, gravier, argile et fonds mixtes. Les produits standard couvrent les petites tailles tandis que des modèles plus grands sur mesure sont disponibles. Les matériaux proposés sont l'acier manganèse de haute qualité ou l'inox Duplex, avec finitions galvanisées à chaud ou poli inox.

Introduction
L'ancre Delta Anchor utilise une conception monobloc soudée qui supprime les articulations mobiles des ancres charrues articulées. La lame étroite en forme de charrue et l'orteil lesté assurent une mise en prise rapide après le contact. La tige fixe apporte une solidité structurelle, moins d'entretien et une compatibilité avec la plupart des rouleaux d'étrave standards.

Caractéristiques produit

• Ancre charrue HHP à emplanture fixe
• Construction monobloc soudée pour une résistance accrue
• Pointe ballastée pour une pénétration rapide
• Géométrie auto-redressante pour un positionnement fiable
• Compatible avec la plupart des rouleaux d'étrave pour auto-lancement
• Fabriquée en acier manganèse de qualité ou en inox Duplex
• Finitions : galvanisation à chaud ou inox poli
• Plage de poids standard : 4 kg à 63 kg ; tailles sur mesure disponibles
• Approbation générale Lloyd's Register en tant qu'ancre HHP
• Marquage d'identification permanent et traçabilité complète

Paramètres (dimensions et charge d'épreuve)
Poids nominal(kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | Charge d'épreuve (kN)
300 | 1380 | 1200 | 960 | 465 | 1080 | 45 | 98
500 | 1725 | 1500 | 1200 | 570 | 1350 | 48 | 143
750 | 1950 | 1700 | 1360 | 650 | 1530 | 50 | 198
1000 | 2150 | 1870 | 1500 | 710 | 1680 | 62 | 250
1500 | 2460 | 2140 | 1710 | 815 | 1920 | 70 | 350
2000 | 2715 | 2360 | 1890 | 900 | 2125 | 75 | 435
2500 | 2925 | 2540 | 2035 | 970 | 2290 | 80 | 510
3000 | 3105 | 2700 | 2160 | 1030 | 2430 | 90 | 576
3500 | 3240 | 2845 | 2280 | 1087 | 2565 | 90 | 635
4000 | 3375 | 2953 | 2315 | 1140 | 2650 | 100 | 686
5000 | 3658 | 3200 | 2560 | 1225 | 2900 | 110 | 776
6000 | 3935 | 3405 | 2720 | 1310 | 3125 | 110 | 875
7000 | 4120 | 3580 | 2860 | 1360 | 3220 | 117 | 968
7500 | 4215 | 3666 | 2925 | 1390 | 3295 | 124 | 1005
8000 | 4315 | 3750 | 3000 | 1425 | 3380 | 130 | 1048
9000 | 4490 | 3874 | 3120 | 1480 | 3512 | 135 | 1108
10000 | 4725 | 4100 | 3280 | 1560 | 3690 | 140 | 1172
11000 | 4868 | 4140 | 3310 | 1600 | 3750 | 145 | 1238
12000 | 4960 | 4275 | 3420 | 1640 | 3860 | 150 | 1300
13500 | 5120 | 4450 | 3560 | 1700 | 4000 | 155 | 1408
15000 | 5345 | 4600 | 3685 | 1735 | 4160 | 160 | 1520
18000 | 5678 | 4890 | 3919 | 1840 | 4418 | 170 | 1710
20000 | 5880 | 5065 | 4050 | 1900 | 4570 | 175 | 1840

Normes et fabrication
Fabriquée conformément à ISO 1704, IACS Unified Requirement A1 et aux spécifications applicables à la fabrication d'ancres marines. Les matériaux, la soudure et le contrôle dimensionnel sont certifiés. L'ancre Delta Anchor bénéficie de l'Approbation générale de Lloyd's Register en tant qu'ancre HHP.

Essais et qualité
Le contrôle qualité inclut vérification de la composition chimique, inspection dimensionnelle et des soudures, essais des propriétés mécaniques, essais de charge d'épreuve, inspection des revêtements et marquage d'identification permanent. Les certificats d'essais Lloyd's et les certificats matière sont enregistrés par lot.

Applications
Adaptée aux yachts, voiliers, bateaux à moteur, navires de pêche, vedettes de patrouille et de secours, bateaux de travail et navires commerciaux opérant sur fonds de sable, boue, gravier, argile et fonds mixtes. Le design auto-lançant est compatible avec la plupart des systèmes de rouleaux d'étrave standards.

Entretien
Inspecter régulièrement la tige pour déformation, l'usure de la lame, la corrosion, les dommages au revêtement et l'intégrité des soudures. Vérifier la compatibilité avec le rouleau d'étrave et la chaîne d'ancre. Remplacer les ancres présentant une déformation excessive ou des dommages structurels. Nettoyer périodiquement les surfaces galvanisées ou inox pour préserver la résistance à la corrosion.

Caractéristiques / spécifications techniques

• Modèle : Delta Anchor
• Type : Ancre charrue à emplanture fixe, High Holding Power (HHP)
• Construction : Construction monobloc soudée, pointe ballastée, géométrie auto-redressante
• Matériaux : Acier manganèse de haute qualité ou inox Duplex
• Finitions : Galvanisation à chaud ou inox poli
• Plage de poids standard : 4 kg à 63 kg (standard) ; modèles sur mesure disponibles
• Tailles de bateaux couvertes : ~6 m à 27 m (20 ft–90 ft)
• Approbations : Approbation générale Lloyd's Register (HHP)
• Normes de fabrication : ISO 1704, IACS Unified Requirement A1, soudage certifié et contrôle dimensionnel
• Essais : Vérification composition chimique, inspection dimensionnelle et des soudures, essais mécaniques, essais de charge d'épreuve, inspection des revêtements, marquage permanent ; certificats d'essai Lloyd's enregistrés
• MOQ : 1 pièce
• Options d'emballage : Carton / Caisse en bois / Palette acier
• Compatibilité : Chaînes d'ancre calibrées, chaînes galvanisées, chaînes inox, émerillons d'ancre standards
