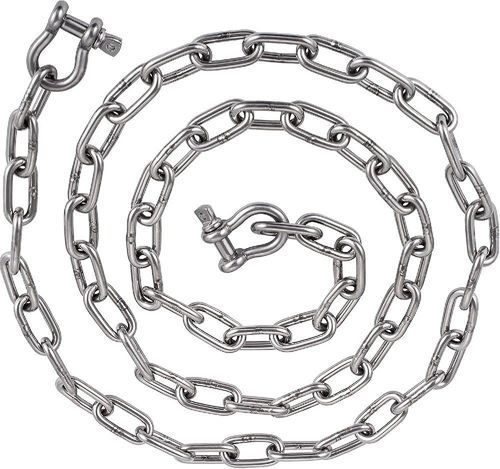

Ligne d'ancrage temporaire DIN766

Scénarios d'application
Chaîne d'ancre, systèmes de guindeau, amarres, installations de marina et quais, accessoires d'ancrage pour yachts et bateaux, échelles de bord et accessoires de pont, quincaillerie marine générale pour navires de plaisance et commerciaux

Vue d'ensemble
La chaîne d'ancre DIN 766 est une chaîne à maillons courts calibrée et fabriquée selon les dimensions DIN 766 pour les pignons de guindeau. Disponible en acier inoxydable AISI 304 ou AISI 316, elle garantit un engagement précis avec les pignons conformes DIN 766 et une résistance à la corrosion adaptée aux eaux douces et marines. Les tailles nominales standard vont de 6 mm à 16 mm ; des tailles plus grandes ou sur mesure peuvent être produites sur demande. La chaîne est testée et inspectée avant expédition. Ne convient pas au levage en suspension.

Introduction
Fabriquée par soudage par résistance électrique puis calibrée, la chaîne DIN 766 offre une longueur de pas et une largeur intérieure constantes pour réduire le glissement et assurer un déroulement et un remorquage d'ancre fiables. AISI 304 convient aux eaux douces et usages marins généraux ; AISI 316 (avec molybdène) est recommandé pour une exposition prolongée à l'eau de mer. Utilisations typiques : yachts, voiliers, chalutiers, hors-bords et équipements de marina.

Caractéristiques du produit

• Conformité : dimensions calibrées DIN 766
• Matériaux : options AISI 304 ou AISI 316
• Construction : maillons courts soudés pour géométrie constante
• Compatible avec les pignons de guindeau DIN 766
• Résistance à la corrosion adaptée aux environnements marins
• Tailles standard 6 mm–16 mm ; autres tailles disponibles
• Inspection individuelle et traçabilité

Paramètres
DIN766 CHAÎNE À MAILLONS COURTS
En-tête : Size (MM), ±MM, Inside Length (MM), +MM, -MM, Inside Width (MM), Outside Width (MM), Length Per 11 Links (MM), +MM, -MM, Weight Per M (KG)
Size 2: 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1.0, 0.5, 0.07
Size 3: 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.4, 0.7, 0.16
Size 4: 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32
Size 5: 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5
Size 6: 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8
Size 7: 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3.0, 1.4, 1.1
Size 8: 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4
Size 9: 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8
Size 10: 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2
Size 11: 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4.0, 2.0, 2.7
Size 12: 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.10
Size 13: 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8
Size 14: 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4
Size 16: 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6.0, 3.0, 5.7
Size 18: 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3
Size 19: 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7.0, 3.7, 7.97
Size 20: 1.0, 56, 1.0, 0.5, 24.0, 68.0, 616, 7.4, 3.7, 9.0
Size 22: 1.2, 62, 1.1, 0.5, 26.4, 75.0, 682, 8.0, 4.0, 11.0
Size 23: 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12
Size 26: 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15

Normes / Détails produit
Nom du produit : chaîne d'ancre
Matériau : acier inoxydable 316 (AISI 304 également disponible)
Articles principaux : chaîne d'ancre et quincaillerie marine associée pour bateaux et yachts
Brand: TopOne Chain
Charge de travail : 1400 KG (valeur d'exemple)
Conditionnement : 50 m (longueur standard)
Application : ancrage, amarrage et quincaillerie marine générale
Technologie : soudage par résistance électrique, calibrage de précision
Remarque : spécifications spéciales et marquages disponibles sur demande

Spécifications techniques

• Normes : fabriquée selon les dimensions calibrées DIN 766
• Matériaux : AISI 304 (eaux douces/usage général) et AISI 316 (résistance améliorée en eau de mer)
• Construction : chaîne à maillons courts soudée
• Tailles : gamme standard 6 mm–16 mm ; autres tailles disponibles (voir tableau de paramètres)
• Contrôles : calibrage dimensionnel, inspection des soudures, essais de charge et vérification mécanique ; traçabilité individuelle
• Usage prévu : uniquement ancrage et amarrage — ne pas utiliser pour levage en suspension
• Compatibilité : pas de glissement grâce au pas calibré et à la largeur intérieure compatibles avec les pignons de guindeau DIN 766
• Longueur d'emballage typique : 50 m
