Manille de levage en D

pour applications marines

Overview

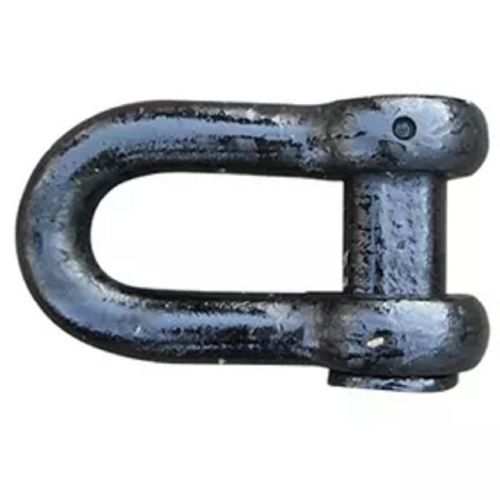

La Manille d'assemblage Type D est une manille d'assemblage pour chaîne d'ancre, forgée, conçue pour raccorder deux tronçons de chaîne à maillon manille ou sans manille dans les systèmes d'ancrage marins et d'amarrage offshore. Les tailles nominales vont de 12,5 mm à 162 mm et sont disponibles pour les classes de chaîne U2 et U3.

Product Summary
L'ensemble offre une liaison mécanique sûre tout en maintenant la compatibilité dimensionnelle avec les maillons adjacents, assurant un passage fluide dans les coffres à chaîne, conduits et treuils. Chaque manille est soumise à un essai de charge, inspectée et fournie avec une traçabilité complète conforme aux exigences des sociétés de classification.

Introduction
La manille est un élément de liaison démontable utilisé pour assembler des tronçons de chaîne d'ancre en un câble continu pour navires commerciaux, plateformes offshore et systèmes d'amarrage permanents. Elle est fabriquée en acier allié forgé et conçue pour correspondre aux caractéristiques mécaniques et dimensionnelles des chaînes à maillon manille et sans manille.

Assembly
L'ensemble se compose du corps de manille, de l'axe de liaison principal, de la goupille de verrouillage et du plomb d'obturation. Après installation, l'axe de liaison est verrouillé mécaniquement pour éviter tout desserrage lors de sollicitations répétées et des opérations d'appareillage d'ancre. L'ensemble conserve un profil similaire aux maillons voisins pour permettre un fonctionnement fiable dans les équipements de manutention de chaîne.

Manufacturing and Application
Fabriquée par forge en matrice fermée suivie d'usinage, traitement thermique, étalonnage dimensionnel et essais de charge. Les produits standards couvrent les diamètres nominaux de 12,5–162 mm pour les classes U2 et U3. Applications typiques : porte-conteneurs, vraquiers, pétroliers, navires GNL, FPSO, plateformes offshore, navires de guerre et amarrages permanents.

Product Features

• Construction en acier allié forgé
• Compatible avec chaînes à maillon manille et sans manille
• Tailles nominales de chaîne : 12,5–162 mm
• Disponible pour classes de chaîne U2 et U3
• Conception de goupille de verrouillage mécanique pour fixation sûre
• Profil compatible avec treuils et systèmes de manutention de chaîne standards
• Marquage permanent et traçabilité complète

Parameters

• 12,5–22 mm | Classe : U2 / U3 | Essais & ruptures : selon IACS UR W18 | Matériau : acier allié forgé | Application : chaîne d'ancre de navire
• 24–38 mm | Classe : U2 / U3 | Essais & ruptures : selon IACS UR W18 | Matériau : acier allié forgé | Application : ancrage marin
• 40–58 mm | Classe : U2 / U3 | Essais & ruptures : selon IACS UR W18 | Matériau : acier allié forgé | Application : amarrage offshore
• 60–84 mm | Classe : U2 / U3 | Essais & ruptures : selon IACS UR W18 | Matériau : acier allié forgé | Application : plateformes offshore
• 87–122 mm | Classe : U2 / U3 | Essais & ruptures : selon IACS UR W18 | Matériau : acier allié forgé | Application : FPSO / grands navires
• 124–162 mm | Classe : U2 / U3 | Essais & ruptures : selon IACS UR W18 | Matériau : acier allié forgé | Application : amarrage permanent

Standards and Quality
MOQ : 100 pièces. Emballage : palette acier, caisse bois ou vrac. Fabriqué selon IACS UR W18, IACS UR A1, ISO 1704 et exigences applicables des sociétés de classification (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS). Tous les éléments porteurs sont forgés, traités thermiquement et usinés pour correspondre aux propriétés des classes de chaîne. Certificats matériaux, rapports d'inspection et certificats de classification disponibles.

Maintenance
Inspecter régulièrement la déformation du corps, l'usure des axes, l'état des goupilles de verrouillage, l'intégrité du plomb d'obturation, la corrosion, les fissures et l'usure excessive. Vérifier les dispositifs de verrouillage après les opérations d'appareillage. Remplacer immédiatement les manilles endommagées ou usées conformément aux exigences des sociétés de classification.

Technical specifications

• Modèle : Joining Shackle Type D
• Matériau : acier allié forgé
• Plage de taille de chaîne : 12,5 mm à 162 mm
• Classes de chaîne prises en charge : U2, U3
• Composants : corps de manille ; axe de liaison principal ; goupille de verrouillage ; plomb d'obturation
• Fabrication : forge en matrice fermée, usinage, traitement thermique, étalonnage dimensionnel
• Essais : essai de charge, vérification des propriétés mécaniques, MPI si applicable, contrôle de dureté et inspection dimensionnelle
• Normes : IACS UR W18, IACS UR A1, ISO 1704 ; conformité aux sociétés de classification (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS)
• MOQ : 100 pièces
• Emballage : palette acier, caisse bois ou vrac
• Identification : marquage permanent et documentation de traçabilité complète
